Опорные ролики представляют собой незаменимый инструмент для замены устаревших проводов заземления (ГВ) на современные оптические провода (ОПГВ). Эти уникальные устройства были разработаны с целью упростить процесс замены, обеспечивая надежность и безопасность на каждом этапе.

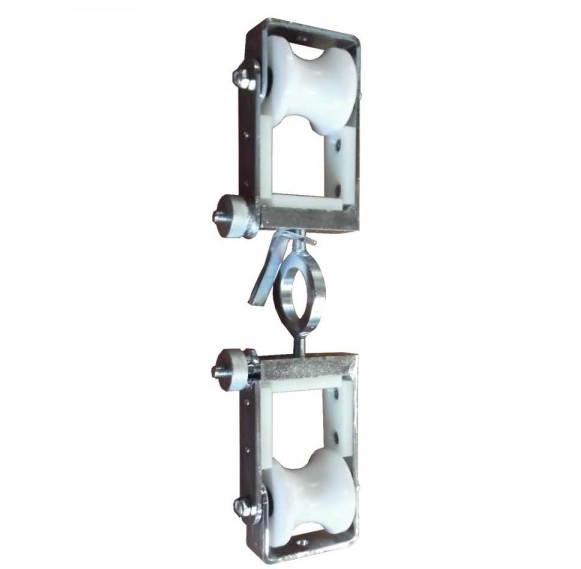

Конструкция опорного ролика включает две полурамы, изготовленные из оцинкованной стали, которые соединяются кольцом с поворотной пластиной. Благодаря этому, процесс замены старых проводов на новые становится быстрым и легким, а риск повреждения кабеля сводится к минимуму.

Основной элемент опорного ролика — нейлоновое колесо с канавками, которое установлено на шарикоподшипниках. Три нейлоновые пластины надежно защищают кабель ОПГВ от контакта с металлическими частями, что исключает риск его повреждения. Одна из сторон ролика легко открывается, что значительно упрощает процесс установки и снятия кабеля.

Рабочая нагрузка устройства составляет 200 даН, что делает его достаточно прочным для выполнения самых сложных задач. Ширина канавки колеса составляет 40 мм, наружный диаметр — 70 мм, а диаметр нижней канавки — 40 мм. Размеры ролика — 390x65x118 мм, а вес — 2,00 кг.

Для удобства хранения и транспортировки опорных роликов предлагается металлический ящик, вмещающий до 50 блоков. Его размеры — 800x600x600 мм, что позволяет компактно разместить все необходимые элементы и обеспечить их сохранность.

Опорные ролики также оснащены головным зажимом, который подходит для тросов диаметром от 10 до 20 мм. Конструкция включает два нейлоновых колеса на шарикоподшипниках и алюминиевую раму с защитной нейлоновой пластиной. Это обеспечивает дополнительную защиту кабеля и продлевает срок службы устройства. Рабочая нагрузка такого ролика составляет 200даН, его размеры — 364x99x160 мм, а вес — 1,2 кг.

Для замены существующих тросов опорные ролики рассчитаны на тросы диаметром от 10 до 20 мм, оснащены двумя нейлоновыми колёсами и прочной алюминиевой рамой, что обеспечивает надежность и долговечность. Рабочая нагрузка ролика составляет 150 даН, его размеры — 360x99x150 мм, а вес — 1,1 кг. В качестве дополнительного аксессуара предлагается металлическая коробка для хранения блоков, размеры которой составляют 600x600x600 мм, а вместимость — 50 роликов.

Тормозной механизм для опорных роликов расположен позади них, что обеспечивает необходимое расстояние между устройствами. Он имеет алюминиевую раму и резиновые колёса, установленные на шарикоподшипниках. Устройство выдерживает рабочую нагрузку до 150 даН и весит 4 кг. Для удобства хранения и транспортировки предлагается пластиковая коробка размером 600x400x200 мм.

Механизм восстановления предназначен для фиксации робота при сильных наклонах. Он оснащён системой буксировки на основе верёвки со съёмными противовесами. Конструкция механизма выполнена из алюминия, а колёса установлены на шарикоподшипниках. Противовесы изготовлены из оцинкованной стали, что обеспечивает их долговечность и надёжность. Максимальная грузоподъёмность механизма составляет 150 даН. В комплекте идут три противовеса, каждый из которых весит 8,8 кг. Общий вес механизма без учёта противовесов составляет 8,3 кг. Дополнительно поставляется металлический ящик размерами 600×800×300 мм.
