Модели 8-16, 12-20, 6-15, 18-20.28, 18-20.32 Защитный элемент соединителя включает в себя две оцинкованные пластины и резиновые наконечники. Его основная задача — уменьшить радиус изгиба провода, когда он проходит через монтажный шкив. Обратите внимание, что при заказе защитного устройства вам нужно будет указать следующие размеры: L — длина соединения после обжима; d — диаметр провода;…

Category: Натяжные роботы и оборудование

Description
Reviews (0)

Description

Модели 8-16, 12-20, 6-15, 18-20.28, 18-20.32

Защитный элемент соединителя включает в себя две оцинкованные пластины и резиновые наконечники. Его основная задача — уменьшить радиус изгиба провода, когда он проходит через монтажный шкив.

Обратите внимание, что при заказе защитного устройства вам нужно будет указать следующие размеры:

L — длина соединения после обжима;
d — диаметр провода;
ch — шестиугольный размер разъема после обжима.

	Для шкива с шириной паза, мм	Наружный диаметр протектора ØE, мм	Диаметр кабеля Ød, минимальный-максимальный, мм	L максимальная, мм	Шестигранник Ch, максимальный	Разрушающая нагрузка, кН	Масса, кг
8-16	54/60	50	9-20	700	28	8-16	10
12-20	68	60	12-24	1000	38	12-20	16
6-15	68	62	18-32	1050	48	6-15	18
18-20.28	95	88	24-45	1300	56	18-20	28
18-20.32	95	92	35-50	1400	64	18-20	32

Модели 50.1000/60.1000/60.1200/88.1400

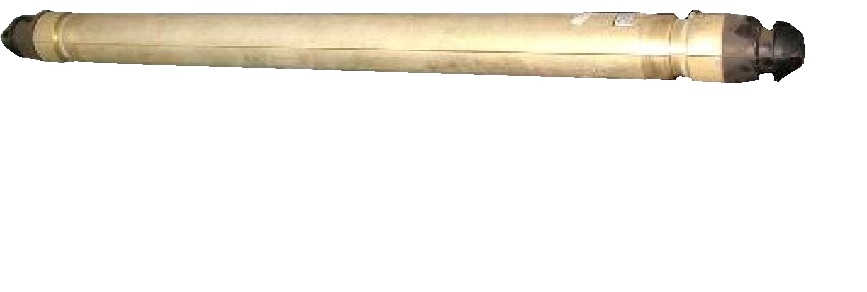

Противовес для предотвращения скручивания.

Этот противовес используется для натяжения проволоки OKGT. Он предотвращает скручивание проволоки при прохождении через установочный шкив. Форма противовеса позволяет шкиву свободно двигаться без повреждения проволоки.

Противовес оснащён двумя нейлоновыми вставками, которые защищают проволоку от повреждений. Он поставляется в металлической коробке.

Важно: всегда используйте пару противовесов. При заказе необходимо указать диаметр используемой проволоки.

	Габариты (мм)			Масса (кг)	Диаметр кабеля ØC (мм)	Монтажный шкив
	ØD	А	В	Масса (кг)	Диаметр кабеля ØC (мм)	Диаметр ØE (мм)	Ширина паза (мм)
50.1000	50	1000	35	22	9-17	350/500	60/68
60.1000	60	1000	40	26	13-17	500/800	68
60.1200	60	1200	40	29	17-23	500/800	68
88.1400	88	1400	60	41	17-30	650/800	95

Технические характеристики указаны без учёта дополнительного оборудования. Они приведены для условий уровня моря и температуры 20 °C. Вес и размеры указаны без учёта дополнительного оборудования. Любые данные, представленные в каталоге, могут меняться без предварительного оповещения. Фотографии приведены исключительно для иллюстрации.
