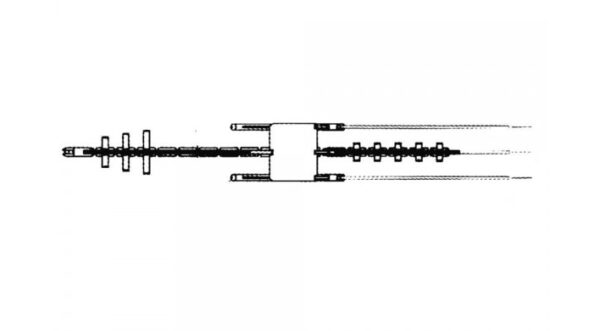

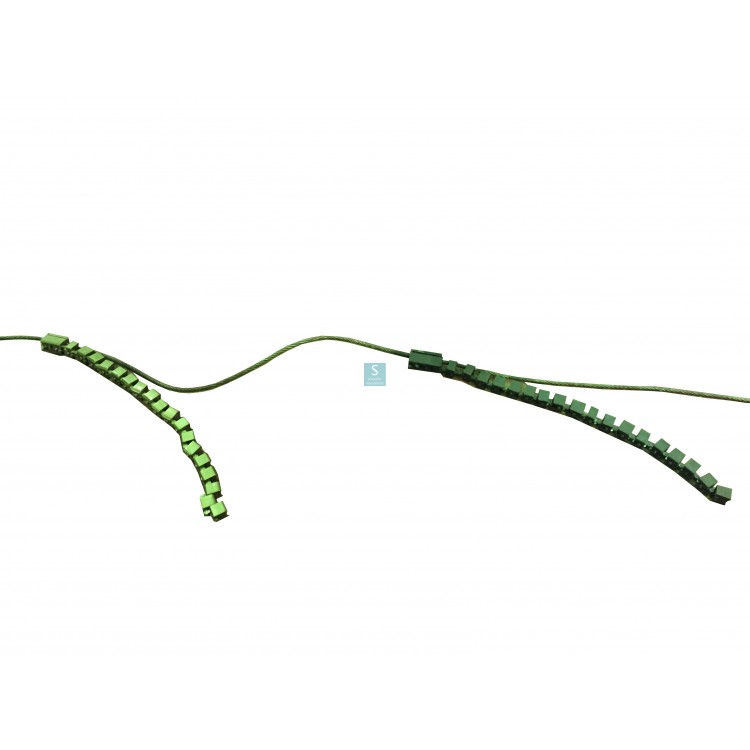

Модели 2.300.140/2.16.155/2.16.85

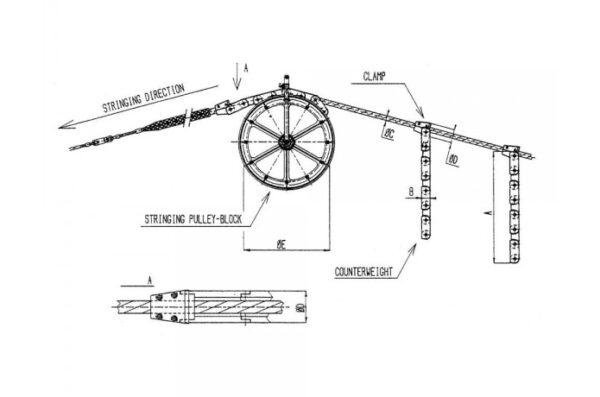

Рычажная система для натяжения двух проводов состоит из следующих элементов:
- ролика с противовесом;
- шарнира для ведущего троса;
- двух шарниров для проводов;
- отрезка нескручивающегося троса для проводов.

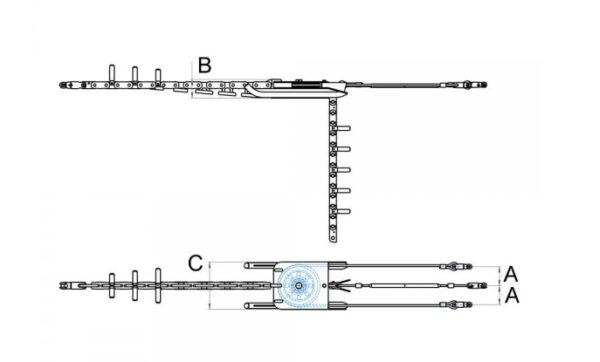

Модели 3.18.155/3.18.175/3.16.90
Эта система предназначена для одновременного натяжения трёх проводов. Она включает в себя:
- ролик с противовесом;
- шарнир для ведущего кабеля;
- три шарнира для проводов;
- два отрезка нескручивающегося кабеля для проводов: один для центрального провода и один для боковых проводов.
| Кабель (кол-во) | Габариты (мм) | Трос для кабелей | Разрушающая нагрузка (минимальная), кН | Масса (кг) | |||||
| A | B | C | Диаметр (мм) | (а) м | (b) м | ||||
| 2.300.140 | 2 | 146 | 160 | 360 | 16 | 30 | — | 300 | 140 |
| 2.16.155 | 2 | 174 | 170 | 410 | 16 | 30 | — | 300 | 1455 |
| 2.16.85 | 2 | 100 | 115 | 245 | 16 | 30 | — | 200 | 85 |
| 3.18.155 | 3 | 146 | 160 | 360 | 18 | 30 | 15 | 300 | 155 |
| 3.18.175 | 3 | 174 | 170 | 410 | 18 | 30 | 15 | 300 | 175 |
| 3.16.90 | 3 | 100 | 115 | 245 | 16 | 30 | 15 | 250 | 90 |
- (а) кусок троса для наружных кабелей
- (b) кусок кабеля для центрального провода
Модели 4.290.300/4.340.220/4.296.220/4.356.240/4.340.270
Рычаг для одновременного натяжения четырёх проводов. Он состоит из:
- трёх противовесных роликов;
- одного шарнира для ведущего троса;
- четырёх шарниров для проводов;
- двух кусков нескручивающегося кабеля для проводов.
| Кабель (кол-во) | Габариты (мм) | Трос для кабелей | Минимальная разрушающая нагрузка | Масса, кг | ||||||
| А | В | С | D | Диаметр, мм | (1) м | (2) м | ||||
| 4.290.300 | 4 | 290 | 100 | 540 | 160 | 18 | 30 | 30 | 300 | 200 |
| 4.340.220 | 4 | 340 | 130 | 640 | 160 | 18 | 30 | 30 | 300 | 220 |
| 4.296.220 | 4 | 296 | 148 | 640 | 160 | 18 | 30 | 30 | 300 | 220 |
| 4.356.240 | 4 | 356 | 178 | 760 | 160 | 18 | 30 | 30 | 300 | 240 |
| 4.340.270 | 4 | 340 | 130 | 640 | 180 | 18 | 30 | 30 | 750 | 270 |
- (1) кусок троса для наружных кабелей
- (2) кусок кабеля для центрального провода
Технические характеристики указаны без учёта дополнительного оборудования. Они приведены для условий уровня моря и температуры 20 °C. Вес и размеры указаны без учёта дополнительного оборудования. Любые данные, представленные в каталоге, могут меняться без предварительного оповещения. Фотографии приведены исключительно для иллюстрации.
