Защитное устройство для соединения изготовлено из двух корпусов из оцинкованной стали и оснащено резиновыми ограждениями на концах. Оно предназначено для предотвращения чрезмерного изгиба провода при его прохождении через выступающие блоки.
При оформлении заказа, пожалуйста, укажите следующие размеры:
- L — длину соединения после сжатия;
- d — диаметр проводника;
- ch — шестигранный размер соединения после сжатия.
| Шкивы с канавкой | Защита ØE | Провод | Длина (макс) (¹) | Шестигранник Сн (макс) | Рабочая нагрузка | Вес | |
| мм | мм | мм | мм | мм | кН | кг | |
| 10 | 54/60 | 50 | 18 | 700 | 28 | 2,5 — 5 | 10 |
| 16 | 68 | 57 | 28 | 995 | 40 | 4 — 6,5 | 16 |
| 18 | 95 | 68 | 32 | 1080 | 53 | 2 — 5 | 18 |
| 32 | 95 | 89 | 50 | 1240 | 60 | 6 — 6,5 | 32 |
(1) различная длина по запросу

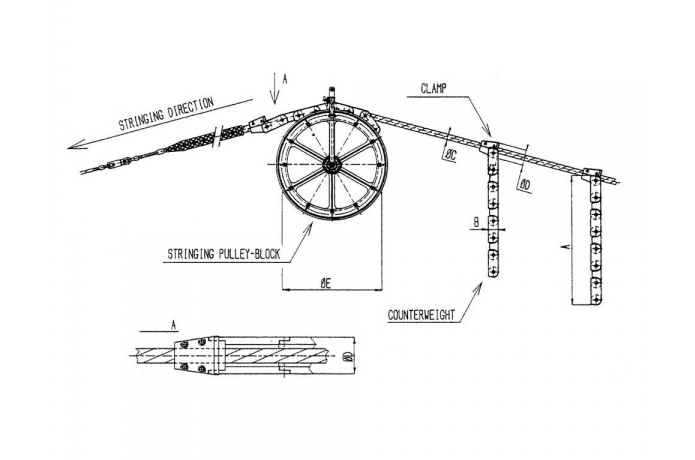

Противовес, разработанный специально для натягивания подвесных волоконно-оптических кабелей (ОПВГ), предотвращает их скручивание при прохождении через выступающие блоки. Он имеет такую конструкцию, что плавно входит в пазы блоков, не повреждая кабель. В комплект также входят две нейлоновые прокладки для дополнительной защиты кабеля.
Противовес поставляется в металлическом корпусе. Важно учесть, что всегда необходимо использовать пару противовесов 6AIH. При оформлении заказа, пожалуйста, укажите диаметр ОПВГ.
Обратите внимание, что минимальное расстояние между двумя противовесами должно быть примерно 3 метра.
| Размеры (мм) | Вес (¹) | Провод ØC | Подходит для выдвигающегося блока | ||||
| ØE | ширина канавки | ||||||
| ØD | A(²) | B | кг | мм | мм | мм | |
| 22 | 50 | 1000 | 35 | 22 | 9 — 17 | 350/500 | 60/68 |
| 38 | 64 | 1300 | 50 | 38 | 14 — 23 | 500/800 | 68 |
| 46 | 80 | 1800 | 60 | 46 | 23 — 30 | 650/800 | 95 |
(1) вес пары
(2) ориентировочная длина
Противовес против скручивания предназначен для защиты подвесных волоконно-оптических кабелей (ОПВГ). Он помогает предотвратить скручивание кабеля при его прохождении через выступающие блоки. Благодаря специальной конструкции, кабель легко проходит через канавки блоков, не повреждаясь.
Для использования этого противовеса необходим натяжной чулок (который не входит в комплект, но может быть предоставлен по запросу).
Дополнительные устройства:
- 0A.IE: Зажим для провода ОПГВ, который крепится в верхней части противовеса вместо натяжного хомута. Подходит для выполнения канавок блоков шириной 95 мм.
- 0A.FH: Зажим для провода ОПГВ, который крепится в верхней части противовеса вместо натяжного чулка. Подходит для выполнения канавок шириной 68 мм.
Примечание: Пожалуйста, укажите диаметр провода ОПГВ.
| Размеры (мм) | Вес | Рабочая нагрузка | Заканчивающийся блок | ||
| L | R | кг | кН | мм | |
| 60 | 3900 | 325 | 60 | 10 | 350 / 500 / 650 |
| 63 | 4300 | 500 | 63 | 10 | 800 / 1000 |
Размеры и вес, указанные в таблице, не включают дополнительное оборудование. Вся информация может быть изменена без предупреждения. Изображения и иллюстрации приведены только для справки.
