Барабаны для троса из стали

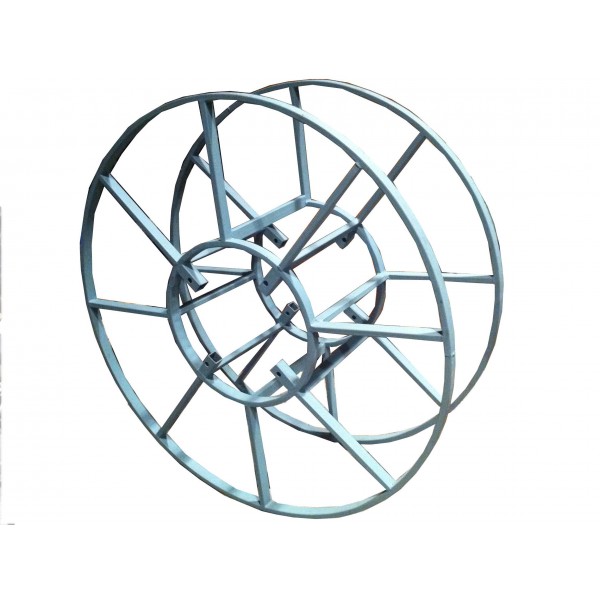

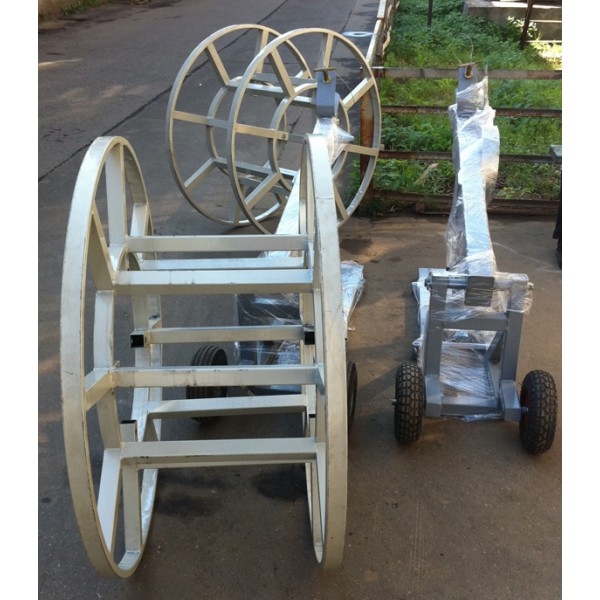

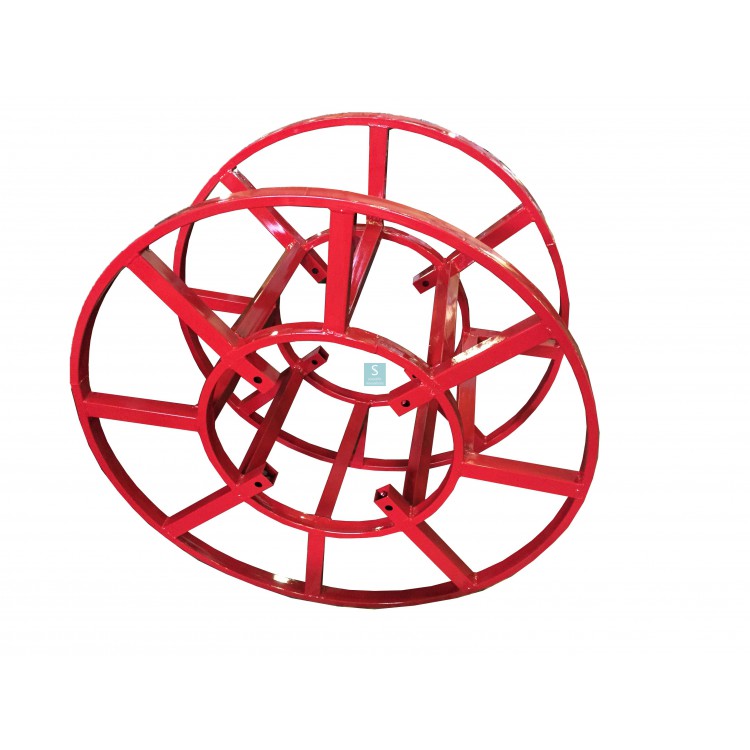

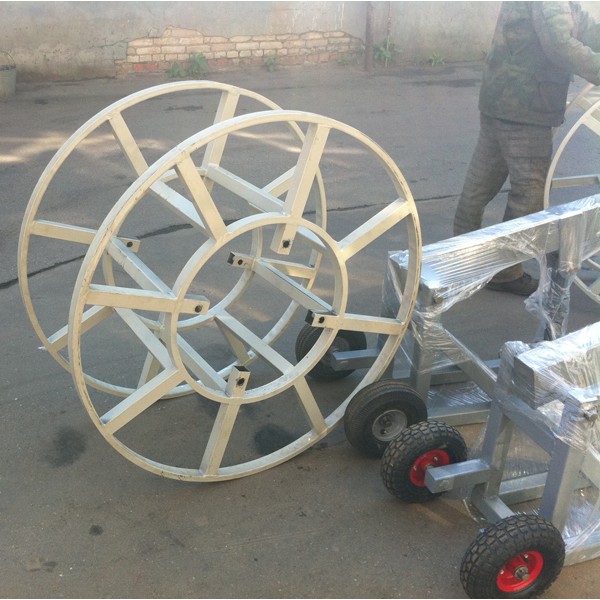

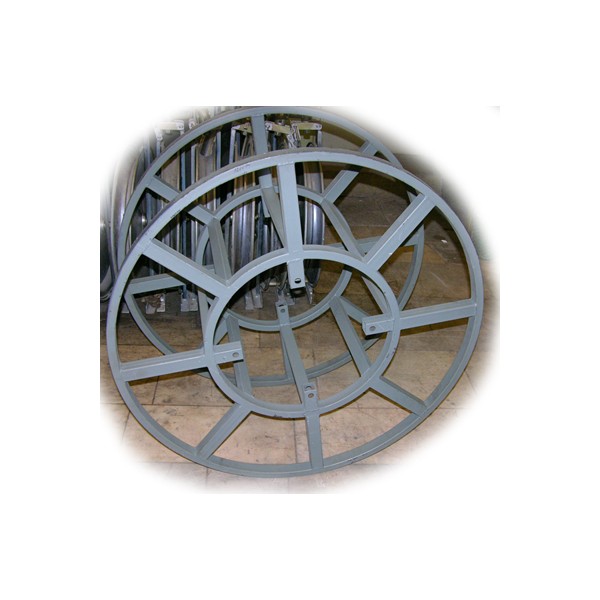

Этот барабан изготовлен из стали и покрыт краской. У него коническая середина и съёмная боковая часть, что позволяет легко извлекать намотанный кабель или проволоку. Кроме того, он оснащён съёмными перемычками.

Category: Барабаны, Барабаны для кабеля, Монтаж воздушных линий электропередачи, Монтаж подземных кабельных линий

Description
Reviews (0)

Description

Модели 219.27/570.66/570.105/570.115/570.125/1010.1000

Есть несколько вариантов комплектации:

0A — полное цинкование;
0B — дополнительная пара перемычек;
0C — пара перемычек с шарикоподшипниками.
0D — сердцевина барабана покрыта стальным листом.

Модели 160.30/420.70/420.115/420.125/420.145/420.1080

Это стальной барабан, покрытый краской, который предназначен для использования с кабелями leader или проводами. Он оснащён съёмными поперечинами.

0A – Комплексное цинковое покрытие барабана обеспечивает его долговечность и защиту от коррозии.
0B – В комплект входит дополнительный набор поперечин.
0C – Поперечины снабжены шарикоподшипниками, что обеспечивает плавное и лёгкое перемещение кабеля.
0D – Стальной каркас барабана выполнен из квадратных профилей и отличается повышенной прочностью. Вес каркаса на 30% больше, чем у обычной модели.

Обычный	Открытый	Габариты						Масса (без троса)
Обычный	Открытый	A, mm	B, mm	C, mm	D, mm	E, mm	F, mm	Модель 162, кг	Модель 164, кг
Модель 219.27	Модель 160.30	620	410	360	219	160	25	27	30
Модель 570.66	Модель 420.70	1100	560	460	570	420	50	66	70
Модель 570.105	Модель 420.115	1400	560	460	570	420	50	105	115
Модель 570.115	Модель 420.125	1600	560	460	570	420	50	115	125
Модель 570.125	Модель 420.145	1900	560	460	570	420	50	125	145
Модель 1010.1000	Модель 420.1080	2200	1560	1400	1010	420	100	1000	1080

ВМЕСТИТЕЛЬНОСТЬ БАРАБАНА (м)
Диаметр троса, мм	Модель 219.27	Модель 570.66	Модель 570.105	Модель 570.115	Модель 570.125	Модель 1010.1000
Диаметр троса, мм	Модель 160.30	Модель 420.70	Модель 420.115	Модель 420.125	Модель 420.145	Модель 420.1080
6	2000	6300	13000	17000	25000	—
7	1500	4500	9000	12000	18000	—
8	1200	3500	6000	5500	14000	—
9	900	2800	5400	7500	11000	—
10	800	2300	4400	6000	9000	—
11	500	1900	3600	5000	7500	—
12	450	1600	3000	4200	6000	—
13	400	1400	2600	3600	5400	19000
14	300	1250	2200	3000	4600	1600
16	250	1000	1700	2400	3500	1200
18	—	800	1300	1900	2800	9000
20	—	650	1100	1600	2200	7500
22	—	500	900	1200	1900	6000
24	—	—	750	1000	1500	5000
26	—	—	650	900	1300	4500
28	—	—	560	800	1100	4000
30	—	—	490	700	1000	3500
32	—	—	430	600	850	3000

Важно! Вместительность указана для ориентира и может изменять с учетом вида троса

Технические характеристики указаны без учёта дополнительного оборудования. Они приведены для условий уровня моря и температуры 20 °C. Вес и размеры указаны без учёта дополнительного оборудования. Любые данные, представленные в каталоге, могут меняться без предварительного оповещения. Фотографии приведены исключительно для иллюстрации.
