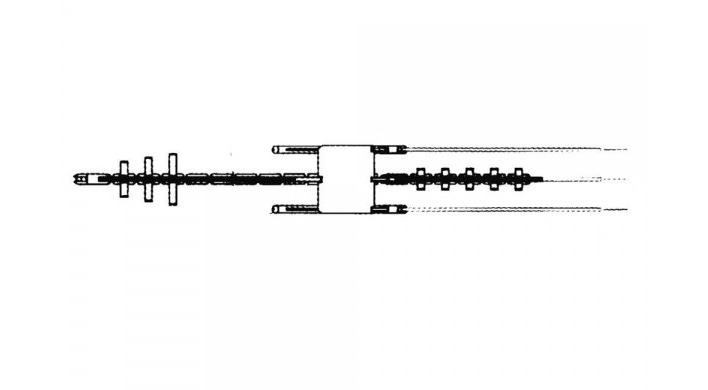

Стационарные коромысла для трёхпроводных линий, подходящие для крепления тягового троса на трёх проводах.

Эта модель фиксированного типа предназначена для двухпроводного кабеля. Она идеально подходит для крепления натяжного троса к двум проводам. Конструкция подножки включает в себя:

• — одно шарнирное соединение для натяжного троса;
• — два шарнирных соединения для проводов.

Эта модель также является фиксированной и предназначена для трёхпроводного кабеля. Она позволяет соединить тяговый трос с тремя проводами.

Конструкция подножки представляет собой сложный инженерный продукт, состоящий из нескольких ключевых элементов. Прежде всего, это шарнирное соединение для натяжного троса, обеспечивающее надежное крепление и натяжение. Также в конструкции предусмотрены два шарнирных соединения для проводов, что делает возможным эффективное управление ими и защиту от повреждений.

Данная модель подножки является фиксированной и предназначена для использования с трёхпроводным кабелем. Она позволяет надежно и стабильно соединить тяговый трос с тремя проводами, что делает её универсальной и удобной в использовании. В конструкции модели предусмотрено одно шарнирное соединение для натяжного троса и три шарнирных соединения для проводов, что значительно расширяет её функциональные возможности.

Теперь рассмотрим размеры и характеристики различных моделей подножек, доступных для двухпроводных и трёхпроводных систем. Для двухпроводных систем доступны следующие варианты:

• Модель с количеством проводов 70 имеет размеры 100 мм в ширину, 130 мм в высоту и 250 мм в длину. Диаметр троса для проводов составляет 12 мм, длина троса — 3 метра, рабочая нагрузка — 65 кН, а вес — 70 кг.
• Модель с количеством проводов 135 имеет размеры 146 мм в ширину, 160 мм в высоту и 360 мм в длину. Диаметр троса для проводов составляет 16 мм, длина троса — 3,5 метра, рабочая нагрузка — 95 кН, а вес — 135 кг.
• Модель с количеством проводов 150 имеет размеры 174 мм в ширину, 170 мм в высоту и 410 мм в длину. Диаметр троса для проводов составляет 16 мм, длина троса — 3,5 метра, рабочая нагрузка — 95 кН, а вес — 150 кг.

Для трёхпроводных систем также доступны несколько моделей:

• Модель с количеством проводов 75 имеет размеры 100 мм в ширину, 130 мм в высоту и 250 мм в длину. Диаметр троса для проводов составляет 12 мм, длина троса — 3 метра, рабочая нагрузка — 65 кН, а вес — 75 кг.
• Модель с количеством проводов 150 имеет размеры 146 мм в ширину, 160 мм в высоту и 360 мм в длину. Диаметр троса для проводов составляет 18 мм, длина троса — 3,5 метра, рабочая нагрузка — 95 кН, а вес — 150 кг.
• Модель с количеством проводов 170 имеет размеры 174 мм в ширину, 170 мм в высоту и 410 мм в длину. Диаметр троса для проводов составляет 18 мм, длина троса — 3,5 метра, рабочая нагрузка — 95 кН, а вес — 170 кг.

Таким образом, конструкция подножки и её разнообразные модели обеспечивают надежное и эффективное соединение проводов и тросов, что делает их незаменимыми в различных инженерных и строительных проектах. Независимо от количества проводов и требуемых размеров, всегда можно найти подходящую модель, которая будет соответствовать всем необходимым требованиям и обеспечит высокую надежность и долговечность.

Сбалансированное коромысло для двухпроводных кабелей

Эта модель предназначена для соединения тягового троса с двумя проводниками. Она состоит из:

• единого шкива с балансировочными противовесами;
• одного шарнирного соединения для тягового троса;
• двух шарнирных соединений для проводов;
• отрезка стального троса, который предотвращает перекручивание и помогает поддерживать баланс проводов.

Сбалансированное коромысло 6AEC.C для проводов с тремя жилами

Эта модель подходит для соединения тягового троса с тремя проводниками. Она включает:

• один шкив с уравновешивающими противовесами;
• шарнирное соединение для тягового троса;
• три шарнирных соединения для проводников;
• два отрезка стального троса для защиты от перекручивания: один для боковых проводов и один для центрального.

	Кол-во проводов	Размеры (мм)			Трос для проводов			Рабочая нагрузка	Вес
	(а)	А	В	С	Ø мм	(е) м	(f) м	кН	кг
140	2	146	160	360	16	30	—	95	140
155	2	174	170	410	16	30	—	95	155
85	2	100	125	245	12	15	—	65	85
155	3	146	160	360	18	30	15	95	155
175	3	174	170	410	18	30	15	95	175
90	3	100	125	245	12	15	7	65	90

(a) количество проводов

(e) Длина троса для внешних проводников

(f) длина троса для центрального проводника

Указанные размеры и вес не включают дополнительное оборудование. Все данные могут быть изменены без предварительного уведомления. Изображения и иллюстрации предоставлены только в качестве справочной информации.
