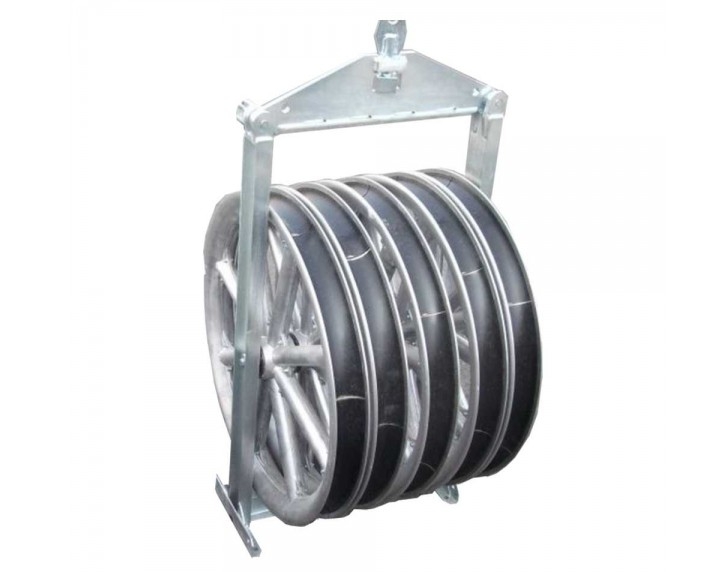

4 направляющих шкива

Выпускные блоки с пятью алюминиевыми шкивами предназначены для натяжения четырёхжильных проводов.

Description

Блок с тремя шкивами представляет собой незаменимый инструмент для натяжения двух- или трёхкомпонентных проводов. Он выделяется своей высокой надёжностью и долговечностью, что достигается благодаря использованию алюминиевых шкивов, установленных на герметичных шарикоподшипниках. Эти шкивы обеспечивают плавное и эффективное натяжение проводов, а канавки, облицованные нейлоновыми секторами, предотвращают их повреждение.

Рама блока выполнена из оцинкованной стали, что обеспечивает её устойчивость к коррозии и механическим повреждениям. На боковых шкивах установлены несъёмные приспособления, что придаёт конструкции дополнительную надёжность. Кроме того, блок оснащён съёмным креплением, которое можно поворачивать на 90 градусов, что значительно упрощает его установку и использование в различных условиях. В комплект также входит уплотнительное колесо, предназначенное для дополнительной фиксации проводов.

Дополнительные приспособления для блока включают в себя несколько полезных опций. Например, CAD — это блоки, облицованные алюминиевыми секторами, которые обеспечивают дополнительную защиту и долговечность. CB0 представляет собой каркас для хранения и транспортировки блока, что делает его использование ещё более удобным. Для обеспечения безопасности предусмотрено заземляющее устройство CBF, которое требует наличия опции CAD.

Медный кабель длиной 6 метров с прозрачной защитой из ПВХ, обозначенный как CBI, оснащён зажимом для вышки и клеммой для отводящего блока. Эта опция также требует наличия заземляющего устройства CBF. Усиленный центральный шкив CBE имеет общую рабочую нагрузку 80 кН, что делает его идеальным для использования в условиях повышенных нагрузок. Центральный шкив с шириной паза 95 мм, обозначенный как CC0, обеспечивает дополнительную устойчивость и надёжность конструкции.

Неразъемное устройство между центральным и боковыми колесами, обозначенное как CBG.A, обеспечивает дополнительную фиксацию и устойчивость блока. Это устройство предотвращает смещение и деформацию конструкции при натяжении проводов, что делает его использование ещё более безопасным и эффективным.

Размеры (мм)											Рабочая нагрузка		Вес
	A	B	C	D	E	F	G	H	I	L		кН		кг
40	20	21	60	350	900	400	440	200	400	100		26		40
93	25	25	68	500	1250	550	630	280	500	145		40		93
112	25	25	68	650	1400	550	770	280	500	145		40		112
125	25	30	95	650	1400	550	770	280	590	175		60		125
128	25	25	68	800	1500	550	900	280	500	145		60		128
156	25	30	95	800	1550	550	900	300	590	175		60 (¹)		156 (¹)
200	25	30	95	1000	1750	550	1100	300	590	175		67 (¹)		200 (¹)

Большие диаметры по запросу

(1) С опцией 325 рабочая нагрузка 80 кН. Вес F145.80.95= 165 кг; F145.100.95=218 кг

Блок с пятью шкивами предназначен для натягивания четырёхжильных проводов. Шкивы выполнены из алюминия и установлены на герметичных шарикоподшипниках. Канавки шкивов облицованы нейлоновыми секторами.

Рама блока изготовлена из оцинкованной стали и имеет нескользящие устройства на боковых шкивах. Она также оснащена съёмным креплением, которое может поворачиваться на 90°. В комплект входит уплотнительное колесо.

Дополнительные устройства:

CAD: Блоки, облицованные алюминиевыми секторами.
CB0: Каркас для хранения и транспортировки.
CBF: Заземляющее устройство (требуется опция CAD).
CBI: медный кабель длиной 6 метров с прозрачной защитой из ПВХ, включая зажим для вышки и клемму для отводящего блока (требуется опция CBF).
CBE: Усиленный центральный шкив с общей рабочей нагрузкой 80 кН.
CC0: Центральный шкив с шириной паза 95 мм.
CBG.A: Неразъемное устройство между центральным и боковыми колесами.

Размеры (мм)											Рабочая нагрузка		Вес
	A	B	C	D	E	F	G	H	L	кН		кг
128	25	25	520	500	68	145	100	700	1250	40		128
147	25	25	590	650	68	145	100	700	1400	40		147
185	25	30	590	650	95	175	130	820	1400	60		185
180	25	25	590	800	68	145	100	700	1560	60		180
220	25	30	590	800	95	175	130	820	1560	60 (¹)		220 (¹)
272	30	30	590	1000	95	175	130	820	1800	67 (¹)		272 (¹)

Большие диаметры по запросу

(1) С опцией 325 рабочая нагрузка 80 кН. Вес F149.80.95= 250 кг; F149.100.95=290 кг

Размеры и вес указаны для устройства без дополнительных аксессуаров. Все данные могут быть изменены без предварительного уведомления. Изображения и чертежи приведены исключительно для ориентира.
