Description

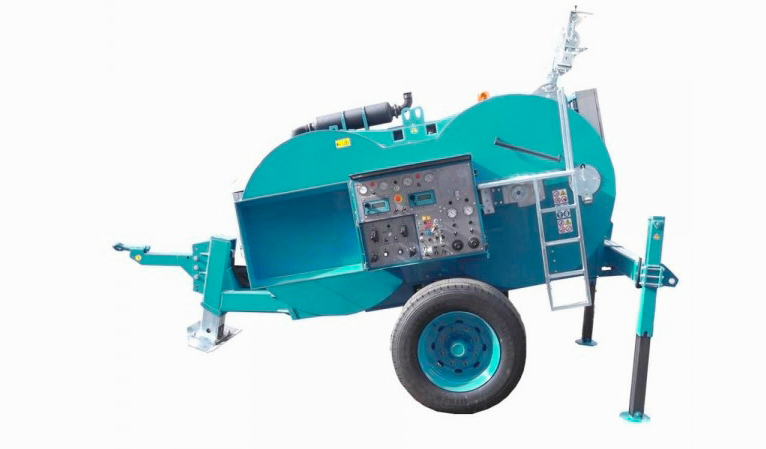

Представьте себе многофункциональную гидравлическую машину, которая одновременно выполняет функции натяжителя и съёмника. Это универсальное оборудование идеально подходит для работы с одним или двумя канатами или тросами, что делает его незаменимым для различных тяжелых работ.

В основе этой машины лежат два гидравлических контура, которые обеспечивают постоянное усилие натяжения, даже если скорость вытягивания меняется. Благодаря автоматической системе распределения усилия, эти контуры могут работать независимо или вместе, что расширяет возможности применения машины.

В режиме съёмника два замкнутых гидравлических контура позволяют регулировать скорость в обоих направлениях, используя как один, так и оба контура одновременно. Это делает процесс демонтажа простым и эффективным.

Основные характеристики

Эта машина оснащена четырьмя опорами диаметром 1500 мм. Максимальный диаметр провода, который она может натягивать, составляет 42 мм (при использовании двух проводов), а максимальный диаметр троса — 18 мм. Размеры машины составляют 4,50 м в длину, 2,25 м в ширину и 2,80 м в высоту. Весит она 6200 кг.

Двигатель

Машина работает на дизельном топливе и имеет мощность 142 л.с. (105 кВт). Охлаждение двигателя осуществляется с помощью воды, а электрическая система работает на 12 В.

Тяговое усилие

Максимальное тяговое усилие составляет 90 кН при использовании одного контура или 45 кН при использовании двух контуров. При максимальном натяжении скорость составляет 2,4 км/ч или 2,5 км/ч. Максимальная скорость машины — 5 км/ч, при этом тяговое усилие составляет 45 кН.

Эффективность натяжения

Максимальное усилие натяжения составляет 90 кН при использовании одного контура или 45 кН при использовании двух контуров. Максимальная скорость натяжения — 5 км/ч. Также доступна версия с опорами диаметром 1800 мм.

Конфигурация и особенности

Машина оснащена двумя парами стальных опор, облицованных нейлоновыми секторами с множеством канавок. Панель управления включает в себя электронное устройство с 7-дюймовым цветным графическим дисплеем и USB-портом. Система считывания показаний тензодатчика не требует технического обслуживания, а электронный байпас устройства обеспечивает дополнительную надежность.

Для операций провисания предусмотрено устройство самовосстановления, а в режиме съемника устройство настройки усилия натяжения поддерживает заданное усилие даже при нулевой скорости. Опоры свободного хода могут быть отключены (нейтраль), а два предохранительных гидравлических тормоза с отрицательным сопротивлением обеспечивают безопасность.

Заднее крепление предназначено для кондуктора-привода с нейлоновыми роликами для двух кондукторов. Шасси имеет жесткую ось, ручной тормоз и съемное дышло для низкоскоростной буксировки на рабочих площадках. Гидравлические передний плуг и задние стабилизаторы, навесное оборудование для крепления и подъема, система охлаждения масла и устройства для соединения двух пар опор входят в стандартную комплектацию.

Дополнительные устройства

Машина может быть оснащена шасси с двумя амортизированными осями (тандемное), пневматической тормозной системой и фарами. Также доступна амортизированная ось с пневматической тормозной системой, дышлом и фарами. Для передвижения по дороге предусмотрено устройство шасси (без омологации).

Гидравлический контур для подачи пресса для соединений под высоким давлением (макс. 700 бар) и гидравлическое/механическое устройство для регулирования значений низкого натяжения (2-15 кН), подходящее для натяжения волоконной оптики, также могут быть добавлены. Рычаг для намотки катушки диаметром 1600 мм (одна или две), устройство для запуска дизельного двигателя и гидравлического контура при низких температурах (до -30°C), дистанционное управление с помощью кабеля длиной 10 м и радиоуправление (максимальное расстояние 100 м) — все это доступно в качестве дополнительных опций.

Автоматический зажим для двух тросов/проводников, ручной зажим для двух тросов/проводников, принтер для электронного регистратора с аксессуарами, цапфы с канавками из химически обработанной стали и синхронизирующее устройство для соединения двух машин в комплекте с дистанционным управлением по кабелю (20 м) также могут быть добавлены для повышения функциональности машины.
