Модели 300.8000.25/300.8000.35

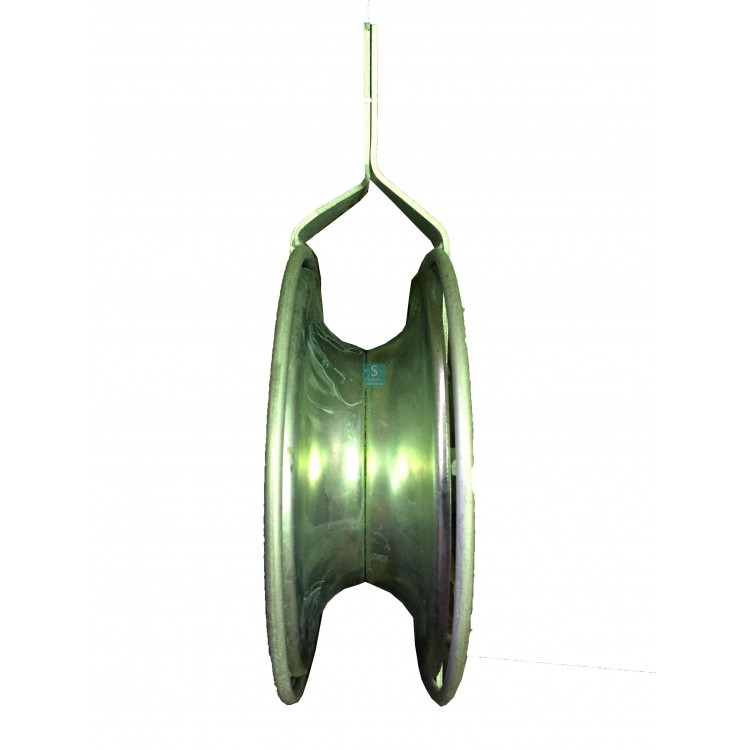

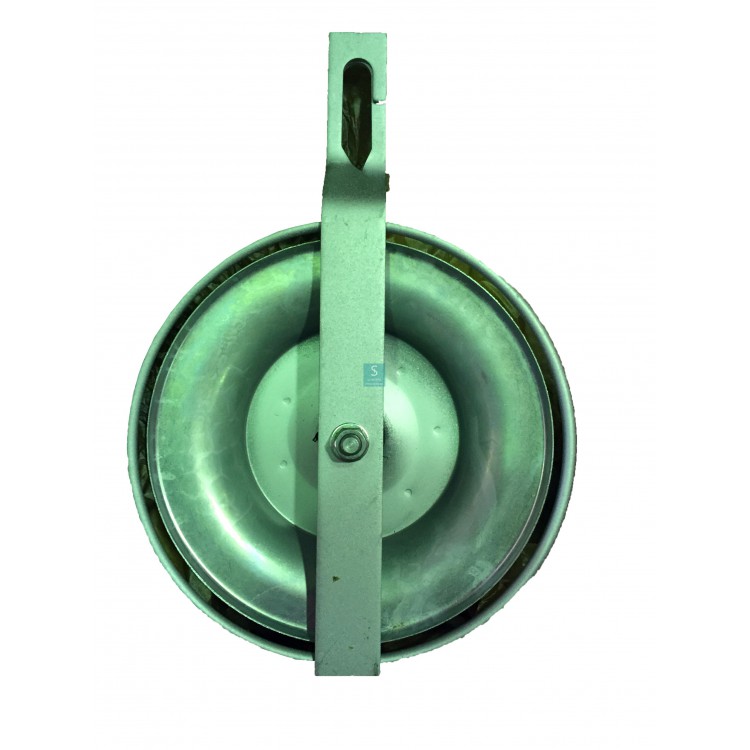

Шкив имеет колесо из оцинкованной стали, которое вращается на подшипниках. Рама, также изготовленная из оцинкованной стали, оборудована устройством, предотвращающим выталкивание.
Для установки доступны три варианта:
- 01 — вращающийся крюк;
- 02 — поворотная вилка;
- 03 — фиксированный крюк.
По вашему запросу мы можем предоставить шкивы разных размеров.
| Модель | Вид крепления | Габариты (мм) | Нагрузка (разрушающая), даН | Масса (кг) | |||||||
| d | D | E | F | G | H | L | R | ||||
| 300.8000.25 | 01/03 | 230 | 300 | 25 | 22 | 65 | 400 | 155 | 100 | 8000 | 13 |
| 300.8000.35 | 02 | 230 | 300 | 35 | 20 | 65 | 400 | 155 | 70 | 8000 | 13 |
Модели 290.30000.20/350.45000.40/450.60000.55/600.90000.75/720.200000.120
Это колесо, изготовленное из стали, которое опирается на шарикоподшипники.
Рама блока, выполненная из оцинкованной стали, имеет открывающуюся сторону. Её стандартный размер — тип «2».
Опционально блок может быть оснащён:
- 0A – противоскользящим механизмом;
- 0B – вращающимся крюком типа «1».
По запросу заказчика могут быть изготовлены блоки различных размеров.
| Вид крепления | Габариты (мм) | Нагрузка (разрушающая) даН | Максимальная нагрузка (даН) | Масса (кг) | |||||||
| A | B | C | D | E | F | G | |||||
| 290.30000.20 | 2 | 25 | 25 | 40 | 290 | 400 | 250 | 110 | 30.000 | 10.000 | 20 |
| 350.45000.40 | 2 | 30 | 30 | 50 | 350 | 500 | 300 | 160 | 45.000 | 15.000 | 40 |
| 450.60000.55 | 2 | 45 | 35 | 60 | 450 | 600 | 400 | 180 | 60.000 | 20.000 | 55 |
| 600.90000.75 | 2 | 50 | 50 | 60 | 600 | 800 | 550 | 190 | 90.000 | 30.000 | 75 |
| 720.200000.120 | 2 | 60 | 60 | 80 | 720 | 950 | 650 | 250 | 200.000 | 50.000 | 120 |
Технические характеристики указаны без учёта дополнительного оборудования. Они приведены для условий уровня моря и температуры 20 °C. Вес и размеры указаны без учёта дополнительного оборудования. Любые данные, представленные в каталоге, могут меняться без предварительного оповещения. Фотографии приведены исключительно для иллюстрации.
