Description

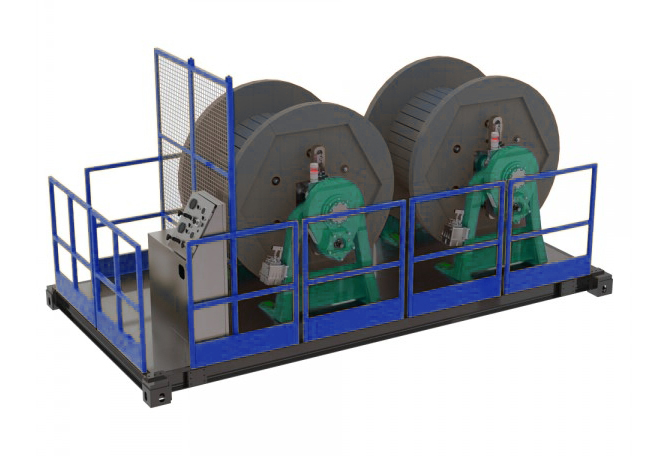

Устройство автоматического натяжения и восстановления для двух контактных сетей или контактных проводов. Оно может работать одновременно или независимо для каждой из них. Устройство не является автономным и не имеет встроенного дизельного двигателя. Для его работы требуются внешние источники питания, предоставляемые клиентом.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Макс. сила: 22 кН
• Макс. скорость: 5 км/ч
• Хвостовик — Запасная катушка — Подставка: 1 х 2000 кг

РАЗМЕРЫ КАТУШКИ

Макс. диаметр катушки	1700 мм
Макс. ширина катушки	1000 мм
Макс. вес катушки	2000 кг

ХАРАКТЕРИСТИКИ НАТЯЖЕНИЯ

Общая сила	22 кН = 11 + 11 кН
Макс. скорость	5 к/ч

ПОКАЗАТЕЛИ ВОССТАНОВЛЕНИЯ

Общая сила	22 кН = 11 + 11 кН
Макс. скорость	1.5 к/ч

ДВИГАТЕЛЬ

Вольтаж

12/24В

РАЗМЕРЫ

Вес: 1800 кг.

Длина: 4700 мм.

Ширина: 2250 мм.

Высота: 1250 мм.

ОПЦИОНАЛЬНО

ПОДСТАВКА ДЛЯ РУЛОНА ХВОСТОВИКА \ (ДЛЯ КАЖДОЙ КАТУШКИ-ПОДСТАВКА)

D0D	Цилиндрические втулки для центрирования отверстия в кондукторном барабане и распорная втулка, диаметр которой определяется клиентом.
DCI.A	Вращение катушки-подставки: механическое устройство, позволяющее поворачивать подставку на ±45 градусов. Оно оснащено механическими ограничителями, которые фиксируют подставку в трех положениях с шагом в 15 градусов.
DCI.B	Гидравлическое устройство, приводимое в действие ручным насосом, позволяет поворачивать стойку на угол ±45 градусов. Система оснащена механическими ограничителями, которые фиксируют три положения стойки через каждые 15 градусов.

КАБИНА И ПАНЕЛЬ УПРАВЛЕНИЯ

0FI.D	1 х цифровая приборная панель 7 “ГРАД.4.0” для настройки измерений, сохранения всех параметров усилия и загрузки всех данных через USB-порт. Эта панель является альтернативой стандартным аналоговым приборам.
CG.B.B0.RT	Пульт дистанционного управления с кабелем длиной 10 метров предназначен для управления катушкой-подставкой в режимах нанизывания и восстановления, а также мачтой в комплекте с дисплеем.
0CH	Радиоуправление с дистанционным управлением, оснащенное системой торможения. В комплект входит кнопка аварийной остановки и резервный кабель длиной 10 метров.
312.TR	Кабина управления, включая панель управления, оснащена дверью, окнами, внутренним освещением и системой вентиляции. Её размер составляет 800 х 800 х 2000 мм.

ТЕЛЕСКОПИЧЕСКИЙ КОВРИК И МАЧТА

АСА.G.TR	Телескопическая портальная мачта, оснащенная роликами, предназначена для направления проволоки или троса в процессе натягивания и извлечения. Она может регулироваться по высоте в диапазоне от 2400 мм до 3600 мм.
ACA.A.TR	Одиночная поворотная мачта   Высота мачты в закрытом состоянии от основания платформы: 2600 мм. Максимальный ход: 2400 мм. Максимальная открытая высота: 5000 мм.   Особенности:   Возможность регулировки положения мачты на ±600 мм от центра поручня.

ДРУГИЕ ОПЦИИ

0EB.B	Система освещения, предназначенная для работы в ночное время.
0IC.B	По всему периметру корпуса установлены защитные барьеры, включая открывающийся вход. Барьеры окрашены в нужный цвет, их высота составляет 1 или 1,1 метра.

Технические характеристики машины указаны без учёта дополнительных устройств, при температуре 20 °C и на уровне моря. Размеры и вес представлены без учёта дополнительных компонентов. Обратите внимание, что эти данные могут быть изменены без предварительного уведомления. Изображения и чертежи являются лишь ориентировочными.
