Description

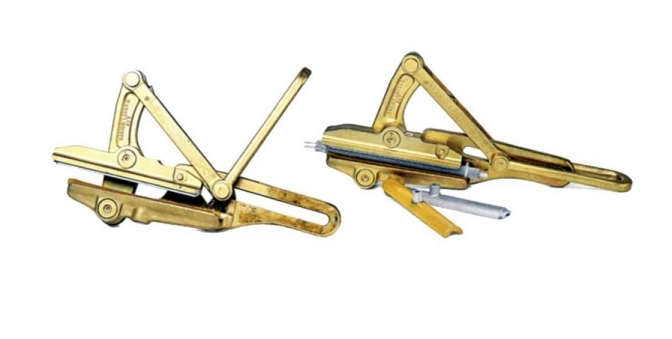

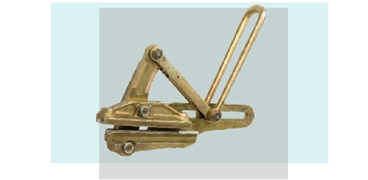

Самозатягивающиеся зажимы идеально подходят для следующих типов проводов и кабелей:

• ACSR, AAAC и ACSS;
• медные кабели.

Они доступны в трёх вариантах, отличающихся диаметром, максимальной безопасной нагрузкой и другими характеристиками:

• диаметр 5-28 мм, максимальная безопасная нагрузка 20 кН, длина 120 мм, вес 1,9 кг, размеры 320 x 180 мм;
• диаметр 18-35 мм, максимальная безопасная нагрузка до 30 кН, длина 120 мм, вес 2,4 кг, размеры 320 x 180 мм;
• диаметр 18-36 мм, максимальная безопасная нагрузка до 50 кН, длина 180 мм, вес 4,7 кг, размеры 380 x 200 мм;
• диаметр 28-46 мм, максимальная безопасная нагрузка до 60 кН, длина 220 мм, вес 7,0 кг, размеры 420 x 220 мм.

Кроме того, существуют специальные зажимы для:

• алюминиевых проводов, проводов ACSR и ACCC с диаметром 8-35,2 мм;

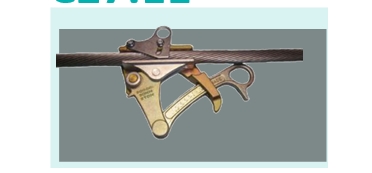

• стальных проводов и проводов заземления с диаметром 8-22 мм;
• стальных тросов с диаметром 8-24 мм.

Длина зажимов в этом случае составляет 272 мм. Также доступны сменные вкладыши (тип 70E), которые помогут подтвердить диаметр провода. Максимальная безопасная нагрузка для этих зажимов составляет 75 кН. Вес — 15 кг.

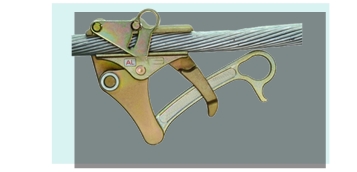

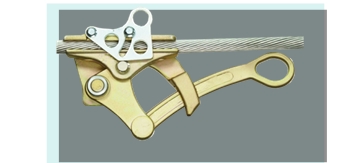

Ещё один вариант самозатягивающихся зажимов предназначен для проводов заземления с оптическим волокном (ОПГВ). Они имеют внешний диаметр 6-23 мм. Сменные вкладыши (тип 7AB01) позволяют достичь максимальной предохранительной нагрузки в 49 кН и минимальной разрывной нагрузки в 180 кН. Вес таких зажимов составляет 7 кг.

Также доступны сменные вкладыши 7AB01, изготовленные из адипрена или алюминия и изготовленные по индивидуальному заказу под диаметр ОПГВ.

Все указанные размеры и вес указаны без учёта дополнительных устройств. Пожалуйста, обратите внимание, что характеристики могут быть изменены без предварительного уведомления. Все изображения и чертежи представлены исключительно в иллюстративных целях.
