Радиально-проходные зажимы (от 4 до 20 элементов)

Радиальные проходные зажимы применяются для крепления алюминиевых проводов и стальных канатов.

Category: Дополнительное оборудование, Зажимы, Монтаж воздушных линий электропередачи

Description
Reviews (0)

Description

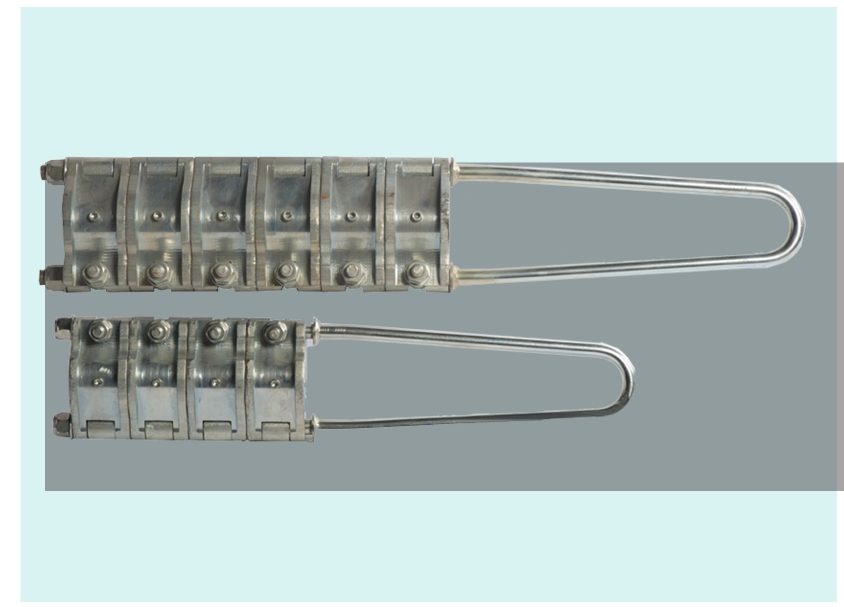

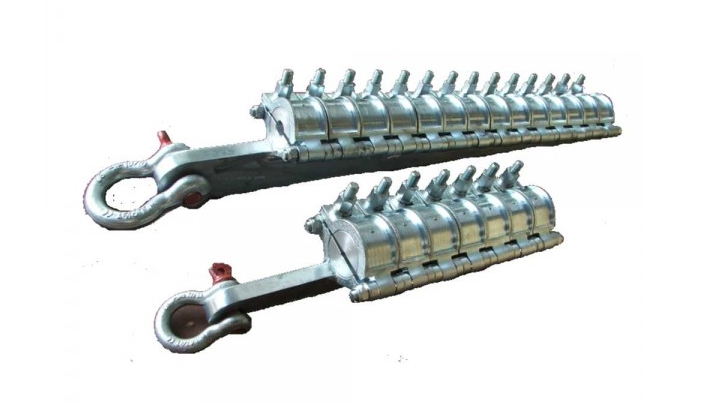

Многоблочный выдвижной зажим — это эффективное устройство для вытягивания и закрепления воздушных проводов и стальных канатов. Он изготовлен из прочных стальных компонентов и оснащён алюминиевыми накладками, которые идеально подходят для проводов. По запросу можно также получить бронзовые вкладыши для канатов.

Важно: пожалуйста, укажите диаметр и тип провода или троса.

Дополнительные устройства:

Бронзовые вкладыши подходят для защиты стальных канатов от скручивания (пожалуйста, укажите диаметр каната).

		Кол-во элементов	Размеры ДxШxВ	Диаметр троса	Диаметр провода	Рабочая нагрузка	Вес
			мм	мм	мм	кН	кг
6	4		520 x 105 x 70	14	16	16	6
12	5		680 x 130 x 70	16	18	20	12
14	6		740 x 130 x 70	20	22	25	14
16	7		800 x 130 x 70	24	26	28	16
18	8		860 x 130 x 70	26	30	34	18

Этот зажим изготовлен из стальных компонентов, соединённых электродуговой сваркой и оцинкованных для защиты от коррозии. В его конструкции также использованы алюминиевые вкладыши.

По вашему запросу мы можем дополнительно предоставить бронзовые вкладыши для тросов. При заказе, пожалуйста, укажите диаметр и тип провода или троса, которые вы планируете использовать с этим зажимом.

Дополнительные принадлежности:

Бронзовые вкладыши, предназначенные для защиты стальных канатов от перекручивания (пожалуйста, укажите диаметр каната).

	Кол-во элементов	Размеры ДxШxВ	Диаметр троса	Диаметр провода	Рабочая нагрузка	Вес
		мм	мм	мм	кН	кг
18	4	450 x 160 x 180	20	15/26	40	18
27	6	520 x 160 x 180	24	20/35	60	27
32	7	630 x 160 x 180	28	20/38	66	32
37	8	690 x 160 x 180	30	30/40	80	37
42	10	820 x 160 x 180	34	30/45	100	42
49	12	950 x 160 x 180	36	30/48	120	49
65	14	1080 x 160 x 180	40	30/50	150	65
77	16	1200 x 160 x 180	45	40/52	165	77
110	20	1450 x 180 x 220	50	40/60	200	110

Размеры и вес, указанные здесь, не включают дополнительное оборудование. Информация может быть изменена без предварительного уведомления. Изображения и иллюстрации служат только для справки.
