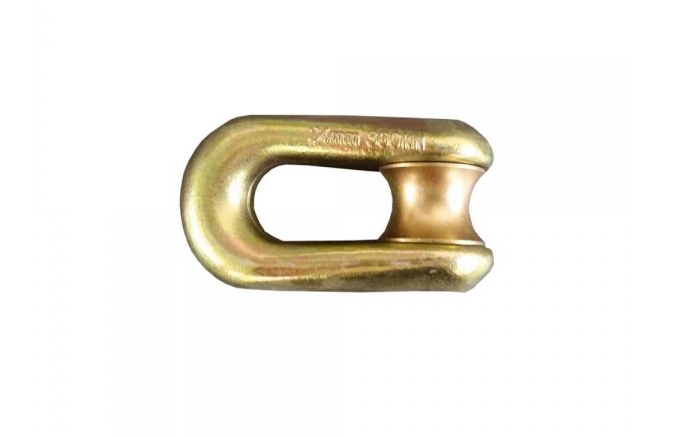

Это соединение, изготовленное из высокопрочной оцинкованной стали, идеально подходит для соединения сегментов направляющего троса и натяжных канатов. Оно спроектировано таким образом, чтобы легко перемещаться по канавкам стержня на съемниках и натяжителях.

Шарнирные соединения для тросов и кабелей являются важнейшими элементами, обеспечивающими надежность и долговечность систем, где требуется снижение напряжения при вытягивании. Изготовленные из оцинкованной стали, эти соединения оснащены осевым подшипником, который гарантирует плавное вращение и минимизирует износ. В данной статье мы подробно рассмотрим характеристики и преимущества этих соединений.

Размеры и рабочие нагрузки

Шарнирные соединения представлены в широком диапазоне размеров, что позволяет подобрать оптимальный вариант для конкретных условий эксплуатации. Например, соединение с размерами 20 мм по высоте (H) и 68 мм по длине (A) идеально подходит для тросов диаметром 13 мм и выдерживает рабочую нагрузку до 23 кН, имея при этом вес всего лишь 0,20 кг. Более крупные соединения, такие как 350 мм по длине (A) и 178 мм по высоте (H), рассчитаны на тросы диаметром до 32 мм и способны выдерживать нагрузку до 280 кН при весе 3,50 кг.

Преимущества использования

Основным преимуществом шарнирных соединений является их способность снижать напряжение при вытягивании тросов и кабелей. Это достигается благодаря осевому подшипнику, который обеспечивает плавное вращение и снижает трение, что не только продлевает срок службы тросов и кабелей, но и значительно повышает общую надежность системы.

Примеры применения

Шарнирные соединения находят широкое применение в различных отраслях, включая строительство, транспорт и энергетику. В строительстве они используются для подъема и перемещения тяжелых грузов, в транспорте — для буксировки и крепления, а в энергетике — для прокладки кабелей и линий электропередач. Благодаря своей универсальности и надежности, эти соединения становятся незаменимыми в условиях, где требуется высокая прочность и долговечность.

Технические характеристики

Чтобы лучше понять возможности шарнирных соединений, рассмотрим их технические характеристики. Например, соединение с размерами 60 мм по длине (A) и 96 мм по высоте (H) идеально подходит для тросов диаметром 16 мм и выдерживает нагрузку до 53 кН при весе всего лишь 0,60 кг. В то же время, соединение с размерами 130 мм по длине (A) и 125 мм по высоте (H) рассчитано на тросы диаметром до 24 мм и может выдерживать нагрузку до 120 кН при весе 1,30 кг.
