Description

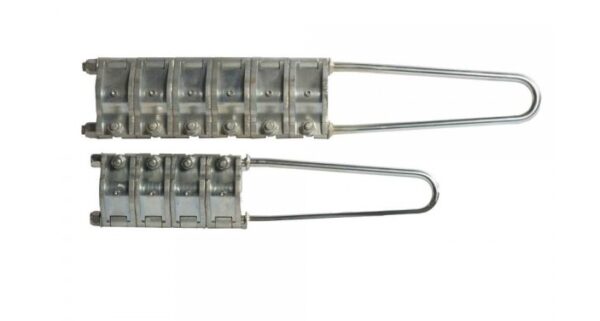

Эти зажимы изготовлены из стали с алюминиевыми вставками для проводов. По запросу можно использовать бронзовые вставки для кабелей. Доступны два разных размера.
При заказе, пожалуйста, укажите диаметр и тип провода или кабеля.
Опции:
- 00A — бронзовые вставки для нескручивающегося кабеля. Для этой опции требуется спецификация диаметра.
| Компоненты | Габариты (А х В х С), мм | Для троса с диаметром, мм | Для кабелей с диаметром, мм | Разрушающая нагрузка, кН | Масса, кг | |
| Модель 50 кН | 4 | 105 x 70 x 520 | 14 | 16 | 50 | 6 |
| Модель 60 кН | 5 | 140 x 90 x 680 | 16 | 18 | 60 | 12 |
| Модель 70 кН | 6 | 140 x 90 x 740 | 20 | 22 | 70 | 14 |
| Модель 80 кН | 7 | 140 x 90 x 800 | 24 | 26 | 80 | 16 |
| Модель 100 кН | 8 | 140 x 90 x 860 | 26 | 30 | 100 | 18 |
Важно: нужно уточнять разрушающую нагрузку для каждого кабеля либо троса.

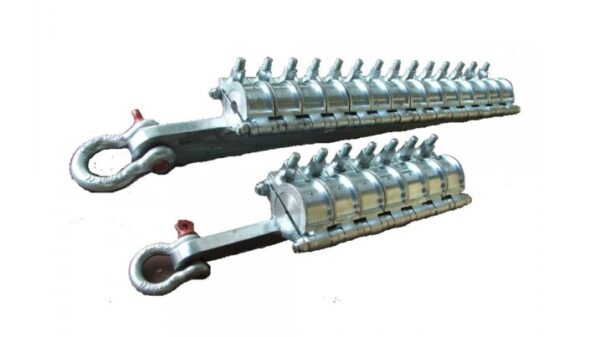

Модели 120-600 кН
Радиально ввинчиваемые зажимы. Эти зажимы состоят из оцинкованной стали с алюминиевыми или бронзовыми вставками для проводов. Для кабеля с нескручивающейся жилой доступны только бронзовые вставки.
Доступны два размера зажимов. Они предназначены для алюминиевых проводов и проводов заземления диаметром до 60 мм. Однако перед покупкой необходимо уточнить диаметр и тип провода, который вы планируете использовать.
Опции:
- 00А — бронзовые вставки для нескручивающегося кабеля.
| Компоненты | Габариты (А х В х С), мм | Для троса с диаметром, мм | Для кабелей с диаметром, мм | Разрушающая нагрузка, кН | Масса, кг | |
| Модель 120 кН | 4 | 150 x 150 x 390 | 20 | 15/26 | 120 | 18 |
| Модель 180 кН | 6 | 150 x 150 x 510 | 24 | 20/35 | 180 | 27 |
| Модель 200 кН | 7 | 150 x 150 x 580 | 26 | 20/35 | 200 | 32 |
| Модель 240 кН | 8 | 150 x 150 x 650 | 28 | 30/40 | 240 | 37 |
| Модель 300 кН | 10 | 150 x 150 x 800 | 32 | 30/40 | 300 | 42 |
| Модель 380 кН | 12 | 150 x 150 x 950 | 34 | 30/40 | 380 | 49 |
| Модель 450 кН | 14 | 150 x 150 x 1100 | 38 | 30/40 | 450 | 65 |
| Модель 500 кН | 16 | 150 x 150 x 1250 | 40 | 35/50 | 500 | 77 |
| Модель 600 кН | 20 | 160 x 200 x 1400 | 50 | 40/60 | 600 | 110 |
Важно: нужно уточнять разрушающую нагрузку для каждого кабеля либо троса.
Технические характеристики указаны без учёта дополнительного оборудования. Они приведены для условий уровня моря и температуры 20 °C. Вес и размеры указаны без учёта дополнительного оборудования. Любые данные, представленные в каталоге, могут меняться без предварительного оповещения. Фотографии приведены исключительно для иллюстрации.
