Description

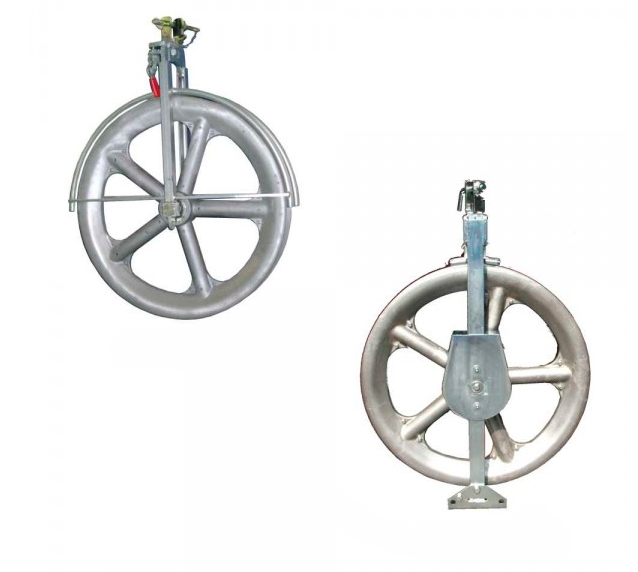

Блок выбега с одним шкивом подходит для натягивания одного провода. Алюминиевый шкив установлен на герметичных шарикоподшипниках. Паз облицован капроновыми секторами. Открываемая рама из оцинкованной стали с неподвижным устройством. Стандартное навесное оборудование для поворотной вилки.
ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА:
- C0A.B Фиксированный хук (код FT).
- C0A.A Крепление с поворотным крючком (код GG).
- CAD Нижняя канавка облицована алюминиевыми секторами (только для шкивов с пазом
- ширина E= 60, 68 и 95 мм).
- CBG Устройство размером до половины окружности колеса.
- CBF Заземляющее устройство (только для колес с шириной канавки E=60, 68 и 95 мм; требуется опция CAD).
- CBI Медный кабель, длиной 6 м, с прозрачной защитой из ПВХ, с зажимом для
- башню и терминал для блока выбега (для опции CBF).
- CBH Специальная-образная рама.
- CB0 Ящик для транспортировки и складирования.
| Размеры (мм) | Рабочая нагрузка | Вес | ||||||||||||
| A | А1 | А2 | B | C | D | E | F | G | кН | кг | ||||
| 80 | 25 | 25 | 26 | 14 | 110 | 230 | 50 | 150 | 300 | 27 | 8,0 | |||
| 115 | 30 | 27 | 26 | 16 | 110 | 350 | 60 | 170 | 440 | 30 | 11,5 | |||
| 25 | 40 | 27 | 27 | 20 | 150 | 500 | 68 | 188 | 630 | 33 | 25 | |||
| 32 | 40 | 33 | 27 | 20 | 160 | 650 | 68 | 188 | 770 | 40 | 32 | |||
| 35 | 40 | 33 | 27 | 20 | 150 | 650 | 95 | 210 | 770 | 40 | 35 | |||
| 36 | 45 | 33 | 27 | 20 | 160 | 800 | 68 | 188 | 900 | 60 | 36 | |||
| 42 | 45 | 33 | 27 | 20 | 150 | 800 | 95 | 210 | 900 | 60 | 42 | |||
| 52 | 45 | 37 | 27 | 25 | 150 | 1000 | 95 | 230 | 1120 | 60 | 52 | |||
Размеры и вес указаны без дополнительных устройств. Все данные могут изменяться без предварительного уведомления. Изображения и чертежи носят исключительно ориентировочный характер.
