Блок обратного вытягивания представляет собой конструкцию из оцинкованной стали. Он имеет раму с открывающейся стороной и поворотные крючки на каждом конце. Для извлечения агрегата предусмотрен механизм автоматического высвобождения.
Модель AS оснащена шкивом из оцинкованной стали, который установлен на шарикоподшипниках. Модель BS включает алюминиевый шкив со сменным нейлоновым кольцом.
| Размеры (мм) | Рабочая нагрузка | Вес | ||||||||
| d | D | E | F | G | H | L | R | кН | кг | |
| 21 | 240 | 300 | 25 | 25 | 65 | 600 | 170 | 95 | 28 | 21 |
| 20 | 235 | 300 | 25 | 25 | 50 | 550 | 150 | 95 | 22 | 20 |

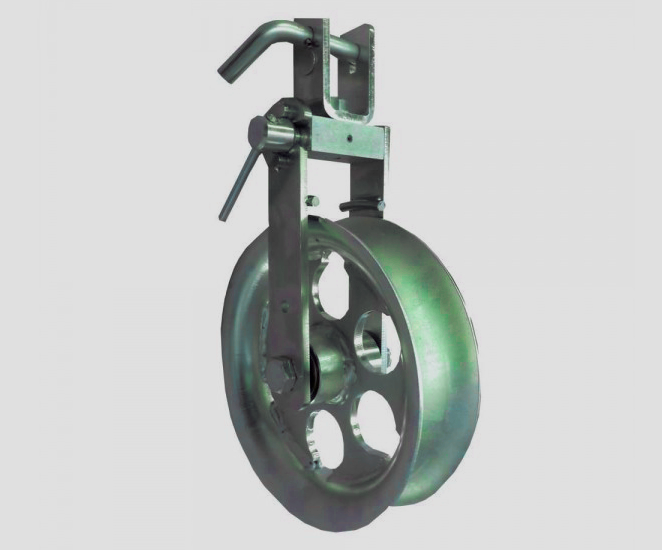

Отводящий блок предназначен для натяжения экранирующих проводов. Он оснащён оцинкованным стальным шкивом, который установлен на шарикоподшипниках. Рама блока также выполнена из оцинкованной стали и включает в себя устройство, которое не пропускает ток.
В зависимости от потребностей, можно выбрать различные приспособления для блока:
- 1: Дополнительный поворотный крюк
- 2: стандартная поворотная вилка
- 3: дополнительный фиксированный крюк
По запросу могут быть изготовлены блоки нестандартного размера.
| Тип крепления | Размеры (мм) | Рабочая нагрузка | Вес | |||||||||||||
| d | D | E | F | G | H | L | R | кН | кг | |||||||
| 100 | A | 230 | 300 | 25 | 22 | 65 | 400 | 155 | 100 | 28 | 13 | |||||
| 70 | B/C | 230 | 300 | 25 | 20 | 65 | 400 | 155 | 70 | 28 | 13 | |||||
Размеры и вес указаны без учёта дополнительных устройств. Все данные могут быть изменены без предварительного уведомления. Представленные изображения и чертежи являются лишь ориентировочными.
