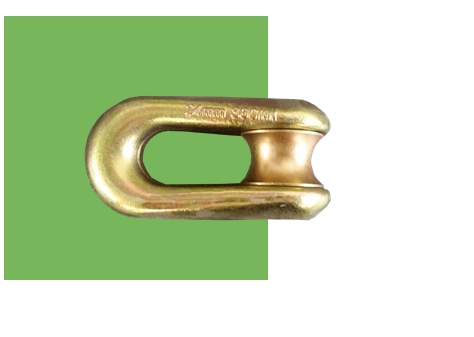

Это соединение изготовлено из высокопрочной оцинкованной стали и идеально подходит для соединения секций направляющего троса и натяжных канатов. Его конструкция позволяет плавно перемещаться по канавкам стержня съёмников или натяжителей.
| Размеры, мм | Для троса | Рабочая нагрузка | Вес | |||||
| A | H | B | Ø | R | Ø мм | кН | кг | |
| 20 | 68 | 14 | 36 | 17 | 13 | 10/12 | 23 | 0,20 |
| 30 | 76 | 17 | 37 | 21 | 15 | 13/14 | 37 | 0,30 |
| 60 | 96 | 19 | 50 | 22 | 20 | 16 | 53 | 0,60 |
| 90 | 110 | 25 | 56 | 24 | 22 | 18/20 | 73 | 0,90 |
| 130 | 125 | 26,5 | 60 | 28 | 24 | 22/24 | 120 | 1,30 |
| 300 | 168 | 30 | 72 | 38 | 30 | 26/28 | 250 | 3,00 |
| 350 | 178 | 35 | 80 | 44 | 34 | 28/32 | 280 | 3,50 |

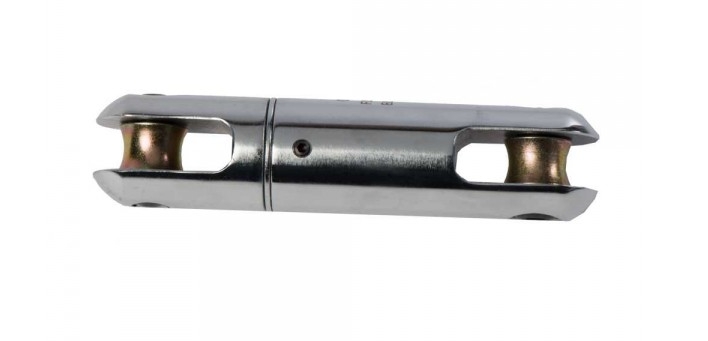

Это шарнирное соединение, созданное специально для работы с канатами и проводами. Оно предназначено для снижения напряжения кручения при вытягивании.
Устройство изготовлено из оцинкованной стали и оснащено осевым подшипником, который обеспечивает плавное и лёгкое вращение.
| Размеры, мм | Для троса | Рабочая нагрузка | Вес | |||
| A | B | C | Ø мм | кН | кг | |
| 10 | 60 | 18 | 8,5 | 7 | 4 | 0,10 |
| 22 | 96 | 24 | 12 | 9 | 8 | 0,22 |
| 50 | 137 | 32 | 13 | 14 | 25 | 0,50 |
| 100 | 152 | 39 | 17 | 16 | 40 | 1,00 |
| 120 | 177 | 45 | 20 | 18 | 63 | 1,20 |
| 260 | 182 | 52 | 22 | 22 | 80 | 2,60 |
| 330 | 228 | 60 | 25 | 26 | 130 | 3,30 |
| 700 | 310 | 80 | 36 | 32 | 260 | 7,00 |
| 850 | 322 | 77 | 31 | 38 | 280 | 8,50 |
Производительность машины оценивается при стандартных условиях: уровне моря и температуре 20 °C. Размеры и вес указаны без учёта дополнительного оборудования. Обращаем ваше внимание, что информация может быть изменена без предварительного уведомления. Изображения и диаграммы предоставляются исключительно для ознакомления.
