Description

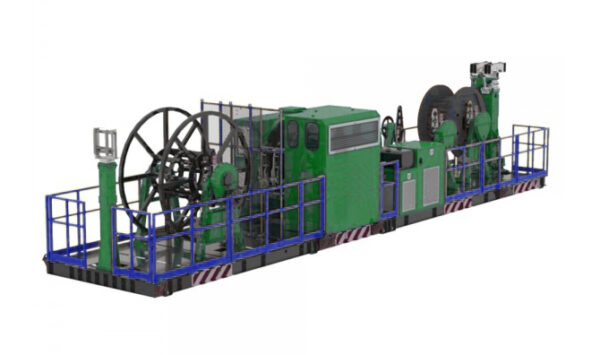

Устройство постоянного натяжения и восстановления, предназначенное для одновременной или независимой установки двух подвесных или контактных проводов. Оно оснащено двумя гидравлическими контурами и двумя стойками для намотки хвостовика.

Основные характеристики

• Макс. сила: 60 кН.
• Макс. скорость: 5 км/ч.
• Хвостовик-Запасная катушка-Подставка: 2 х 3500 кг.
• Кабестаны: 2 х 1500 мм.

Размеры катушки

Макс. диаметр катушки	1900 мм
Макс. ширина катушки	1100 мм
Макс. вес катушки	3500 кг

Характеристики натяжения

Общая сила	60 кН = 30 + 30 кН
Макс. скорость	5 км/ч

Характеристики восстановления

Общая сила	60 кН = 30 + 30 кН
Макс. скорость	1,5 км/ч

Двигатель

Тип	дизель
Мощность	55 кВт (75 ЛС)
Система охлаждения	водяная
Вольтаж	24В

Размеры

Вес	11500 кг
Длина	8550 мм
Ширина	2450 мм
Высота	2600 мм

Опционально

Группа кабестанов

0DE.B.B	Автоматическая гидравлическая прижимная машина с роликами, которые движутся в канавках опор.
0DE.C.B	Ручная прижимная машина оснащена роликами, которые расположены в канавках.
AAH.B	Гидравлические натяжные контуры, которые могут работать в обоих направлениях.
AAD.B	Электронная система, которая измеряет усилие натяжения с высокой точностью — ±1%– ±5% от фактического значения натяжения.
ADB.B	Устройство, предназначенное для завершения процесса натяжения даже в случае поломки дизельного двигателя, оснащено опорами свободного хода.
ADC.B	Необходимый параметр ADB.A, который позволяет завершить процесс натяжения проволоки с усилием натяжения примерно 500 даН.
AF0.B	Устройство, которое удерживает последний отрезок троса в натянутом состоянии, используя лебедку длиной 60 метров.

Стойка для барабана хвостового штока

DEE	Автоматический перевод катушки и подставки для уменьшения угла наклона кабеля от катушки к стержню.

Гидравлическая группа и дизельный двигатель

1.R97.

Двигатель с технологией DPF, которая самостоятельно очищает выхлопную систему. Это пятая ступень системы.

Кабина и панель управления

A0G + A0G.A	Система GPS для удалённого мониторинга автомобиля.
A0H	Кондиционер в кабине.
A0H.A	Система отопления кабины.
A0H.B	Система кондиционирования и обогрева кабины.
0CH	Дистанционное радиоуправление всеми основными функциями системы натяжения, максимальное расстояние — 50 метров.
312B	Длина кабины составляет 2000 мм, что является альтернативой стандартной кабине с длиной 1400 мм.
312C	Длина кабины составляет 2400 мм, что является альтернативой стандартной кабине длиной 1400 мм.

Телескопический коврик и мачта

B0G.B	Телескопический рычаг с направляющими роликами. В закрытом положении высота составляет 2,230 мм, а в выдвинутом — 1,200 мм от базовой платформы.
ACA.A	Основная направляющая — телескопическая и качающаяся мачта с нейлоновыми роликами для одного троса. В закрытом состоянии высота мачты составляет 2480 мм, а в открытом — 5250 мм от базовой платформы. Отклонение от центра направляющей — +/- 500 мм.
ACA.E	Удлинитель размером 1375 мм, предназначенный для варианта 131.1, оснащён направляющими роликами для одного провода или троса. В открытом положении высота удлинителя составляет 6625 мм. Возможное отклонение от центра составляет +/- 800 мм.
ACA.A.B	Основная направляющая представляет собой телескопическую и качающуюся мачту с нейлоновыми роликами для двух проводов. В закрытом состоянии высота мачты составляет 2480 мм, а в открытом — 5250 мм (от базовой платформы). Отклонение от центра направляющей может варьироваться в пределах ±500 мм.
ACA.E.B	Удлинитель с направляющим роликом, предназначенный для двух проводов или кабелей, доступен в двух размерах:   ·          ACA.A.B: общая высота в открытом положении составляет 6.625 мм (обязательно использовать модель ACA.A.B). ·          ACA.B.A: общая высота в открытом положении — 5.375 мм.   Эти удлинители позволяют отклоняться от центра на ±800 мм, что делает их идеальными для работы в двух группах.
ACA.G	Телескопическая портальная мачта с двумя цилиндрами и двумя горизонтальными роликами. В полностью сложенном состоянии её высота составляет 2600 мм, а в открытом — 4100 мм, измеряя от основания платформы.
0CH.I.1A	Дистанционное радиоуправление телескопической мачтой с помощью резервного кабеля длиной 10 метров.

Другие опции

0EB.B

Система освещения, идеально подходящая для ночной работы.

Технические характеристики машины указаны без учёта дополнительных устройств, при температуре 20 °C и на уровне моря. Размеры и вес представлены без учёта дополнительных компонентов. Обратите внимание, что эти данные могут быть изменены без предварительного уведомления. Изображения и чертежи являются лишь ориентировочными.
