Description

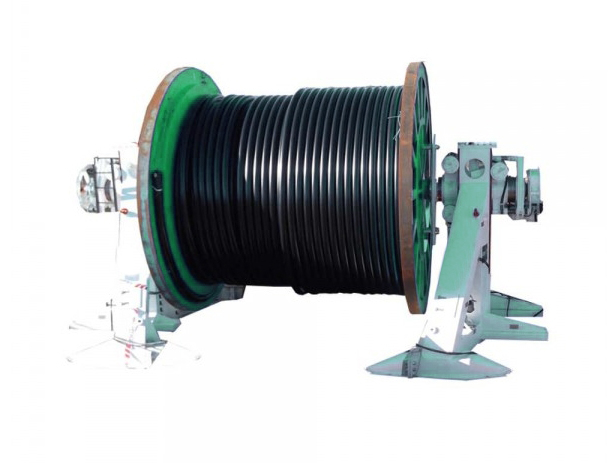

Стойки для хвостовика — это незаменимый инструмент, предназначенный для стальных барабанов. Они обеспечивают легкость подъема и торможения барабана, что значительно упрощает процесс натягивания жил или троса. Эти стойки могут быть дополнительно оснащены гидравлическим приводным устройством и поставляются в паре.
Каждую подставку можно независимо поднимать или опускать с помощью ручного гидравлического насоса, что позволяет настроить ее под конкретные нужды. Хвостовики надежно поддерживают барабан, обеспечивая его устойчивое положение.
Стальная рама оснащена съемными ножками, что делает ее компактной и удобной для хранения. Она идеально подходит для подъема краном или вилочным погрузчиком, обеспечивая легкий доступ к барабану. В комплект входят две втулки для центрирования отверстия барабана, диаметр которого можно указать при заказе.
Ручной дисковый тормоз, а также дополнительные двухдисковые тормоза (опция DBC) обеспечивают надежное торможение.
Дополнительные устройства:
- D0B: Дополнительные конические или цилиндрические втулки для деревянных или стальных катушек (диаметр по запросу).

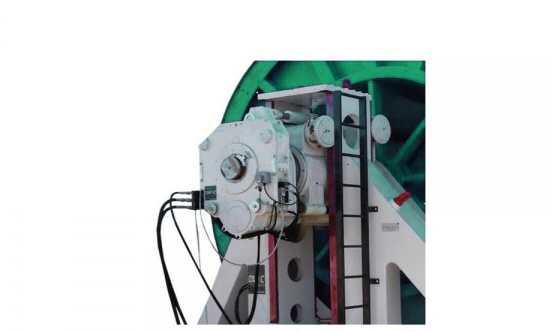

- D0H: Гидравлический привод для управления вращением катушки, извлечения или высвобождения провода или троса (приводится в действие гидравлическим силовым агрегатом).
- D0Hx2: Двойной гидравлический привод.
- 0GH: Комплект гибких шлангов (длиной 10 м) для подключения привода к отдельному гидравлическому силовому агрегату.
- DAC: Один или два дисковых тормоза с гидравлическим управлением и ручным насосом.
- DBC: Дополнительный механический ручной дисковый тормоз (всего 2 тормоза).
- DEH: Система подъема/опускания барабана, управляемая отдельным гидравлическим контуром, в комплекте с гибкими шлангами длиной 10 м и быстроразъемными соединениями.
- DFD: Выдвижная задняя бабка, управляемая гидравлическим цилиндром с ручными насосами (увеличивает вес на 650 кг).
- SPB: Основание для подъема стойки, подходящее для барабанов диаметром до 6 м.
| Макс. нагрузка на пару катушкодержателей | Мин/Макс диаметр катушки (*) | Макс. ширина барабана | Размеры каждой подставки для барабанов | Диаметр хвостовых штоков | Вес каждой подставки (²) | |
| даН | м | м | м (ДxШxВ) | мм | кг | |
| 30000 | 30.000 | 3,00 – 4,60 | бесконечная | 3,00 x 1,50 x 2,70 | 120 | 3900 |
| 50000 | 50.000 | 3,00 – 5,00 | бесконечная | 4,05 x 1,80 x 3,20 | 150 | 4500 |
| 70000 | 70.000 | 3,00 – 5,00 | бесконечная | 4,05 x 1,80 x 3,20 | 150 | 4600 |
| 90000 | 90.000 | 3,60 – 5,20 | бесконечная | 4,70 x 2,40 x 3,40 | 250 | 9500 |
(*) по запросу мы можем поставить подставки, подходящие для барабанов большего диаметра
(2) вес без дополнительных приспособлений.
| Тормозной момент | Характеристики с приводом опционально. 408 (³) | |||||
| Торможение | Восстановление | |||||
| с 1 тормозом (стандартный) | с 2 тормозами (опция 423) | Макс. крутящий момент | Скорость | Макс. крутящий момент | Скорость | |
| даН (м) | даН (м) | даН (м) | м/мин | даН (м) | м/мин | |
| 200.700 | 200 | 400 | 700 | 25 | 600 | 15 |
| 200.400 | 200 | 400 | 1600 | 25 | 1400 | 15 |
| 200.1600 | 200 | 400 | 1600 | 25 | 1400 | 15 |
| 350.3000 | 350 | 700 | 3000 | 25 | 2500 | 12 |
(3) приводится в действие гидравлическим агрегатом
Показатели производительности машины основаны на стандартных условиях, которые включают уровень моря и температуру 20 °C. Обратите внимание, что указанные размеры и вес не включают любые дополнительные принадлежности. Вся информация может быть изменена без предварительного уведомления. Изображения и чертежи, предоставленные для справки, не являются окончательными.
