Опорный блок для замены старых кабелей, оснащённый зажимом, представляет собой передовое решение для модернизации инфраструктуры. Он был создан специально для упрощения процесса перехода от традиционных проводов заземления (ГВ) к современным оптическим проводам заземления (ОПГВ).

Конструкция блока включает в себя две полурамы, выполненные из прочной оцинкованной стали, которые соединяются кольцом с поворотной пластиной. Это обеспечивает надежность и долговечность устройства.

Каждая полурама оборудована рифлёным нейлоновым колесом, установленным на шарикоподшипниках, что гарантирует плавное и бесшумное движение. Три нейлоновые пластины надёжно защищают кабель ОПГВ от повреждений, а легко открываемая сторона облегчает процесс установки и замены.

Важно отметить, что конструкция блока исключает контакт кабеля с металлическими деталями, что значительно снижает риск повреждений и увеличивает срок его службы.

Рабочая нагрузка опорного блока составляет 200 килограммов-силы, что позволяет использовать его в самых различных условиях. Ширина канавки составляет 40 миллиметров, что обеспечивает надёжное удержание кабеля. Наружный диаметр колеса составляет 70 миллиметров, а диаметр нижней канавки — 40 миллиметров. Размеры опорного блока составляют 390x65x118 миллиметров, а вес — всего 2 килограмма, что делает его удобным для транспортировки и установки.

Для удобства хранения и транспортировки опорных блоков предлагается металлический ящик, вмещающий до 50 блоков. Размеры ящика составляют 800x600x600 миллиметров, что позволяет компактно разместить все необходимые элементы и обеспечить их сохранность.

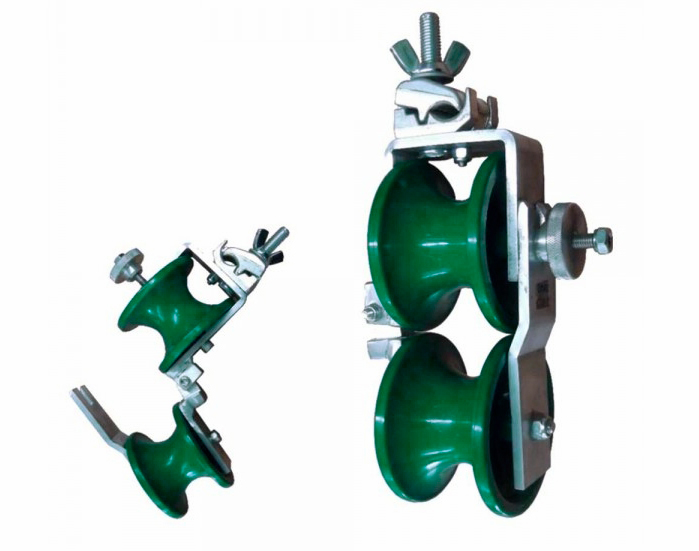

Опорный блок также оснащён специальным зажимом для крепления тросов диаметром от 10 до 20 мм. Это делает его универсальным решением для различных типов кабелей. Два нейлоновых колеса на шарикоподшипниках и алюминиевая рама, защищённая нейлоновой пластиной, обеспечивают дополнительную прочность и долговечность конструкции. Рабочая нагрузка блока составляет 200 даН, а его размеры — 364 x 99 x 160 мм при весе 1,2 кг.

Для хранения 50 таких блоков также предлагается металлический ящик размером 600 x 600 x 600 мм. Это позволяет удобно организовать рабочее пространство и обеспечить сохранность оборудования.

Тормозной механизм для опорных блоков расположен сзади, что помогает поддерживать необходимое расстояние между ними. Он установлен на алюминиевой раме и оснащён резиновыми колёсами на шарикоподшипниках, что обеспечивает плавное и надёжное торможение. Рабочая нагрузка тормозного механизма составляет 150 даН, а вес — 4 кг. Дополнительно доступен пластиковый контейнер размером 600×400×200 мм для удобного хранения и транспортировки.

Механизм фиксации робота при сильных наклонах оснащён системой буксировки на основе верёвки со съёмными противовесами. Конструкция выполнена из алюминия, колёса установлены на шарикоподшипниках, а противовесы изготовлены из оцинкованной стали. Максимальная грузоподъёмность механизма составляет 150 даН. В комплекте предусмотрено три противовеса весом 8,8 кг каждый. Без учёта противовесов общий вес механизма составляет 8,3 килограмма. Для хранения механизма предоставляется металлический ящик размером 600х800х300 мм.
