Description

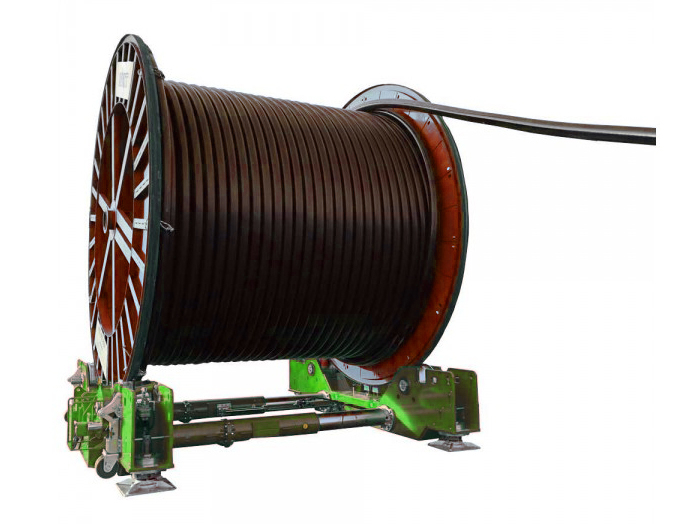

Стальная рама, предназначенная для эффективной размотки и намотки кабельных барабанов, позволяет использовать гидравлический привод катушки, получая мощность от гидравлического силового агрегата.
Конструкция состоит из двух сварных стальных рам, оснащенных четырьмя опорными роликами с подшипниками, что обеспечивает надежную опору и плавность хода.
Базовая рама подготовлена для установки соединительных перекладин (см. вариант IE0), что позволяет адаптировать ее к различным типам барабанов шириной до 6 метров. Она также включает в себя точки крепления для надежной фиксации.
Для выравнивания рам предусмотрены четыре регулируемые стабилизаторы, обеспечивающие регулируемый ход до 80 мм, что обеспечивает оптимальную балансировку и стабильность в работе.
Характеристики базовой рамы могут быть изменены по запросу.
Дополнительные устройства:
- DBDx2: Два гидравлических двигателя, установленные на роликах и приводимые в действие гидравлическим силовым агрегатом.
- IE0: Фиксированные перекладины для соединения базовых рам, идеально подходящие для барабанов шириной до 6 метров.
- IEA: Телескопические перекладины с гидравлическим приводом, обеспечивающие гибкое соединение базовых рам.
- IEA.A.A: Пара удлинителей для устройства IEA, позволяющая адаптировать его к более широким барабанам. Стандартная длина удлинителя составляет 1 метр.
- IEA.A.B: Пара удлинителей для устройства IEA, предназначенная для еще более широких барабанов. Длина удлинителя составляет 2 метра.
- IEE: Устройство для прижатия боковых сторон барабана к роликам с электроприводом, улучшающее сцепление. Опция для DBD Подходит для барабанов шириной до 6 метров и с максимальным диаметром отверстия 200 мм.
| Диаметр катушки (D) мин/макс | Макс. ширина барабана (¹) | Размеры каждой рамы (A x B xC) | Вес для каждой базовой рамы (²) | |
| м | м (¹) | м | кг | |
| 2200 | 3,50 – 4,50 | — | 3,50 x 0,70 x 0,70 | 2200 |
| 4500 | 3,50 — 6,00 | — | 4,50 x 1,00 x 0,90 | 4500 |
(1) Максимальная ширина барабана без опции. IE0/IEA: неограниченная.
(2) Вес без дополнительных устройств.
| Макс. вместимость (пара базовых рам) | Тормозное усилие (³) | Диаметр барабана | |
| даН/Ton | даН (*) | мм | |
| 4000 | 50000 / 50 | 4000 | 3500 |
| 5000 | 90000 / 90 | 5000 | 3500 |
(3) работает от гидравлических силовых агрегатов.
Показатели производительности машины основаны на стандартных условиях, которые включают уровень моря и температуру 20 °C. Обратите внимание, что указанные размеры и вес не включают любые дополнительные принадлежности. Вся информация может быть изменена без предварительного уведомления. Изображения и чертежи, предоставленные для справки, не являются окончательными.
