Description

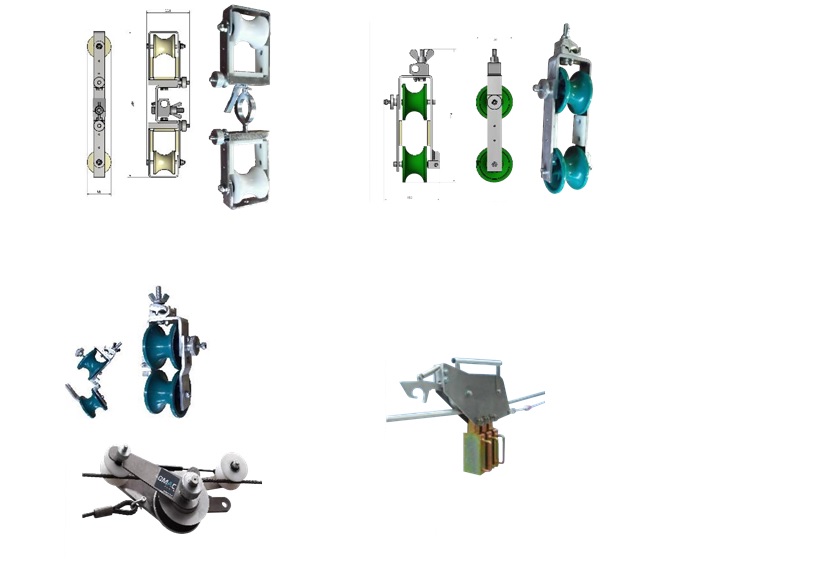

Модель 2.195

Двойные блоки предназначены для замены старого кабеля молниезащиты новым кабелем, который содержит встроенное оптическое волокно. Блоки состоят из двух оцинкованных рам, которые соединены вращающимся кольцом.

Каждая рама оснащена следующими компонентами:

• нейлоновый ролик на шарикоподшипниках;
• три нейлоновые пластины для защиты оптического кабеля;
• откидная стенка.

Рама сконструирована таким образом, чтобы исключить контакт оптического кабеля с металлическими частями блока.

Рабочая нагрузка блока составляет 2 кН, а разрывная — 10 кН. Диаметр ролика — 70 мм (внешний), 40 мм (внутренний). Ширина канавки — 40 мм.

Размеры блока (ДхШхВ): 3403x118x70 мм. Вес — 1,95 кг.

Опции:

• 01 — кольцо с тросом для блокировки.
• 02 — боковой зажим с тросом.
• 03 — верхний зажим с тросом.

Модель 2.12

Двойной блок предназначен для замены старого провода с головным зажимом для проволоки диаметром 10-20 мм.

Основное колесо изготовлено из нейлона на шарикоподшипниках. Второе колесо и алюминиевая рама покрыты нейлоном.

Рабочая нагрузка: 2 кН. Разрывная нагрузка: 10 кН. Размеры: 364x99x160 мм. Вес: 1,2 кг.

ОПЦИИ:

• 01 — металлический ящик на 50 блоков (размеры 600x600x600 мм).

Модель 15.11

Двойной блок предназначен для замены старой проволоки с головным зажимом для проволоки диаметром 10-20 мм. Имеет нейлоновое колесо и алюминиевую раму.

Рабочая нагрузка: 1,5 кН. Разрывная нагрузка: 7,5 кН. Размеры: 360x99x150 мм. Вес: 1,1 кг.

ОПЦИИ:

• 01 — металлический ящик на 50 блоков (размеры 600x600x600 мм).

Модель 15.4

Этот механизм предназначен для использования с блоками. Он устанавливается за блоком и помогает поддерживать необходимое расстояние между ними.

Рама механизма изготовлена из алюминия. Колёса также выполнены из алюминия и оснащены резиновым покрытием и шарикоподшипниками.

Рабочая нагрузка механизма составляет 1,5 кН (килоньютона), а вес — 4 кг.

В комплект поставки входит пластиковая коробка размером 600x400x200 мм.

Модель 15.83

Это устройство используется для выравнивания робота во время его перемещения. Оно оснащено системой буксировки, которая включает в себя трос и съёмные противовесы.

Рама и колёса устройства изготовлены из алюминия и установлены на шарикоподшипниках. Противовесы выполнены из оцинкованной стали.

Рабочая нагрузка устройства составляет 1,5 кН. Без учёта противовесов вес устройства составляет 8,3 кг. Каждый противовес весит 8,8 кг, всего в комплекте три противовеса.

В комплект поставки входит металлический ящик размером 600x800x300 мм.

Технические характеристики указаны без учёта дополнительного оборудования. Они приведены для условий уровня моря и температуры 20 °C. Вес и размеры указаны без учёта дополнительного оборудования. Любые данные, представленные в каталоге, могут меняться без предварительного оповещения. Фотографии приведены исключительно для иллюстрации.
