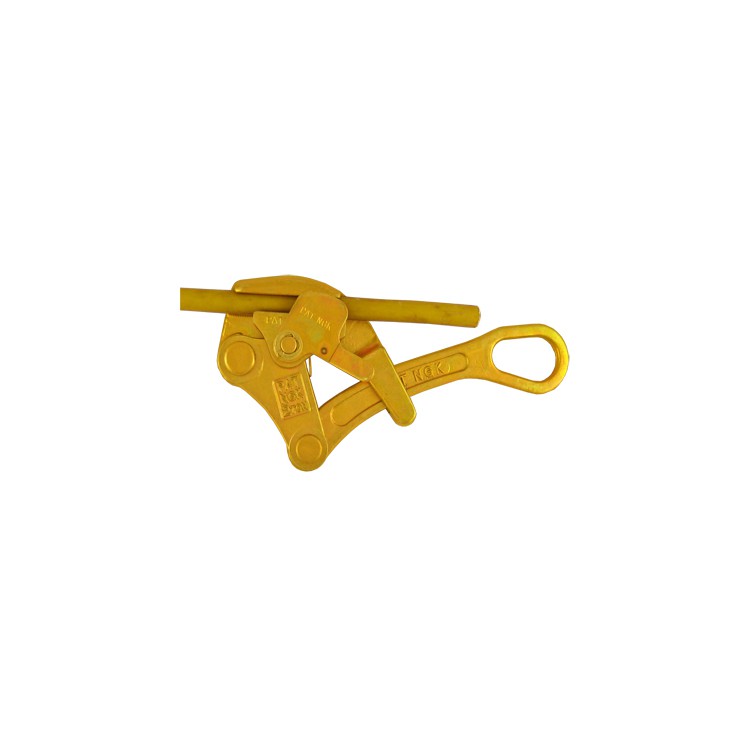

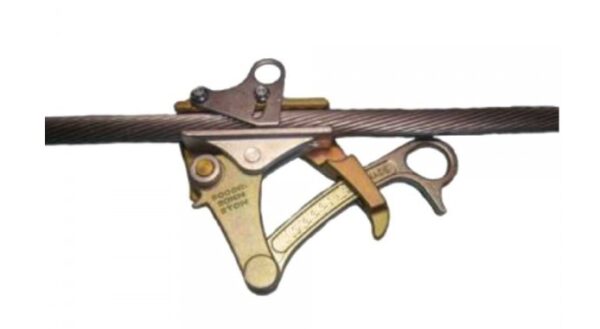

Сменные вкладыши 70D для зажимов 117 кН

Алюминиевые вставки 70D1 предназначены для алюминиевых проводов диаметром от 8 до 45 мм. Более подробную информацию можно найти ниже.

Бронзовые вставки 70D2 разработаны специально для медных проводов. Они совместимы с диаметрами от 8 до 45 мм (дополнительные сведения о них вы найдёте ниже).

Также доступны бронзовые вставки 70DV для молниеотводов круглого сечения с диаметром от 10 до 34 мм (в зависимости от модели).

Для молниеотводов квадратного сечения предлагаются бронзовые вставки 70DQ. Они подходят для проводов с диаметром от 8 до 28 мм (возможны и другие размеры).

Диаметр кабеля, мм	70D1	70D2
8 … 20	по запросу
22,5 – 24	70D1.225	70D2.225
24 — 25,5	70D1. 240	70D2. 240
25,5 – 27	70D1.255	70D2.255
27 — 28,5	70D1.270	70D2.270
28,5 – 30	70D1. 285	70D2. 285
30 — 31,5	70D1. 300	70D2. 300
31,5 – 33	70D1.315	70D2.315
33 — 34,5	70D1.330	70D2.330
34,5 – 36	70D1.345	70D2.345
36 — 37,5	70D1.360	70D2.360
37,5 – 39	70D1.375	70D2.375
39 — 40,5	70D1.390	70D2.390
41	70D1.410	70D2.410
41 … 45	по запросу

Сменные вкладыши 70G для зажимов 49 кН

• 70G Алюминиевые вставки, подходящие для алюминиевых проводов диаметром от 6 до 23 мм (более подробная информация ниже).
• 70G Бронзовые вставки, разработанные специально для медных проводов. Они совместимы с диаметрами от 6 до 23 мм (дополнительные сведения представлены ниже).
• 70G Бронзовые вставки для круглых громоотводов с диаметром 6–16 мм (доступны и другие размеры).
• 70G Бронзовые вставки для квадратных громоотводов с диаметром 6–16 мм (также доступны другие размеры).

Диаметр кабеля, мм	70G1	70G2
6	70G1.060	70G2.060
6,5 – 8	70G1.065	70G2.065
8 — 9,5	70G1.080	70G2.080
9,5 – 11	70G1.095	70G2.095
11 — 12,5	70G1.110	70G2.110
12,5 – 14	70G1.125	70G2.125
14 — 15,5	70G1.140	70G2.140
15,5 – 17	70G1.155	70G2.155
17 — 18,5	70G1.170	70G2.170
18,5 – 20	70G1.185	70G2.185
20 — 21,5	70G1.200	70G2.200
21,5 – 23	70G1.215	70G2.215

Сменные вкладыши 70E для зажимов 88 кН

• 70E Алюминиевые вставки для алюминиевых проводов диаметром от 12 мм до 32 мм. Более подробная информация приведена ниже.
• 70E Бронзовые вставки, разработанные специально для медных проводов диаметром от 12 мм до 32 мм. Дополнительные сведения можно найти ниже.
• 70E Бронзовые вставки для громоотводов круглого сечения диаметром от 8 мм до 22 мм. Также доступны другие размеры.
• 70E Бронзовые вставки, подходящие для громоотводов квадратного сечения диаметром от 8 мм до 22 мм. Могут быть доступны и другие размеры.

Диаметр кабеля, мм	70E1	70E2
12 — 13,5	70E1.120	70E2.120
13,5 – 15	70E1.135	70E2.135
15 — 16,5	70E1.150	70E2.150
16,5 – 18	70E1.165	70E2.165
18 — 19,5	70E1.180	70E2.180
19,5 – 21	70E1.195	70E2.195
21 — 22,5	70E1.210	70E2.210
22,5 – 24	70E1.225	70E2.225
24 — 25,5	70E1.240	70E2.240
25,5 – 27	70E1.255	70E2.255
27 — 28,5	70E1.270	70E2.270
28,5 – 30	70E1.285	70E2.285
30 — 31,5	70E1.300	70E2.300
31,5 – 32	70E1.315	70E2.315

Сменные вкладыши 70Н для зажимов 39,2 кН

70Н1 вкладыши для алюминиевых кабелей
Диаметр кабеля, мм	70Н1
7-11	70Н1.070
9-12	70Н1.090
12-16	70Н1.120
15-23	70Н1.150
22-36	70Н1.220
30-38	70Н1.300

Сменные вкладыши 7АА для зажимов 21,2 кН

7AA1. Алюминиевые вставки, предназначенные для алюминиевых проводов диаметром от 7 до 16 мм.

7AA2. Бронзовые вставки, специально изготовленные для медных проводов диаметром от 7 до 16 мм.

7AAV. Бронзовые вставки для громоотводов круглого сечения. Подходят для диаметров от 7 до 13 мм, но могут быть доступны и другие размеры.

7AAQ. Бронзовые вставки для громоотводов квадратного сечения. Совместимы с диаметрами от 7 до 13 мм, но также возможны альтернативные размеры.

Диаметр кабеля, мм	7AA1	7AA2
7 — 8,5	7AA1.070	7AA2.070
8,5 – 10	7AA1.085	7AA2.085
10 — 11,5	7AA1.100	7AA2.100
11,5 – 13	7AA1.115	7AA2.115
13 — 14,5	7AA1.130	7AA2.130
14,5 – 16	7AA1.145	7AA2.145

Технические характеристики указаны без учёта дополнительного оборудования. Они приведены для условий уровня моря и температуры 20 °C. Вес и размеры указаны без учёта дополнительного оборудования. Любые данные, представленные в каталоге, могут меняться без предварительного оповещения. Фотографии приведены исключительно для иллюстрации.
