Description
Канатопроталкивающая машина, приводимая в действие гидравлическим агрегатом, предназначена для прокладки подземных кабелей в протяжённых трубопроводах и сложных условиях эксплуатации. В паре со съёмником она снижает нагрузку на трос.
На больших расстояниях можно использовать несколько канатопроталкивающих машин, что позволяет оптимизировать процесс. Это компактное устройство может быть установлено в ограниченном пространстве и управляться дистанционно на расстоянии до 15 метров благодаря отдельному блоку питания, который подключается через шланги.
ХАРАКТЕРИСТИКИ МОДЕЛИ 5ВВD.0H
| ТОЛКАЮЩАЯ СИЛА | 0-8 кН |
| СКОРОСТЬ ВЫТАЛКИВАНИЯ | 0-20 м/мин |
| ДИАМЕТР КАБЕЛЯ (МИН-МАКС) | 40-150 мм |
| ДЛИНА КОЛЕИ | 800 мм |
| ДЛИНА ШЛАНГОВ | 5 м |
| РАЗМЕРЫ LxWxH | 1,30×0,35×0,80 м |
| ВЕС | 200 кг |
ХАРАКТЕРИСТИКИ МОДЕЛИ DC0F.0H.SP
| ТИП ТОПЛИВА | газовое |
| МОЩНОСТЬ | 5,88 кВт / 8 л.с. |
| СИСТЕМА ОХЛАЖДЕНИЯ | воздушная |
| ЗАПУСК | по веревке |
| МАКСИМАЛЬНЫЙ РАСХОД МАСЛА | 20 л/мин |
| МАКСИМАЛЬНОЕ ДАВЛЕНИЕ | 150 бар |
| РАЗМЕРЫ LxWxH | 0,75×0,50×0,60 м |
| ВЕС | 65 кг |

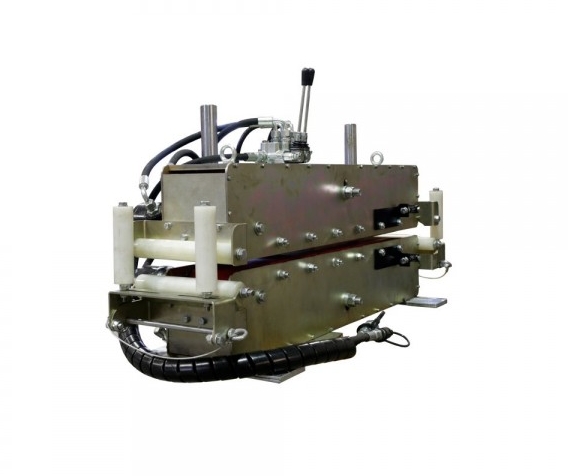

КАНАТНО-ТОЛКАЮЩИЙ УЗЕЛ
Канатно-толкающий узел представляет собой конструкцию, выполненную из электросварной стальной рамы, которая оснащена удобными приспособлениями для крепления и подъема. Он оборудован парой направляющих, верхние из которых приводятся в действие гидравлическими цилиндрами, обеспечивая точное позиционирование.
Гусеницы приводятся в движение реверсивным гидравлическим двигателем, который оснащен быстроразъемными соединениями для быстрого подключения к силовому агрегату с помощью гибких шлангов.

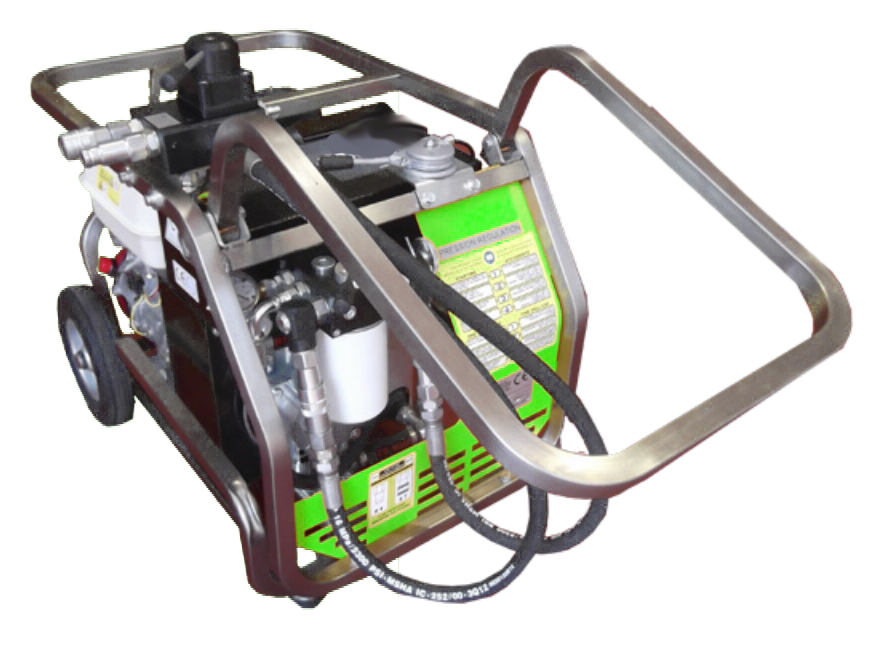

СИЛОВОЙ АГРЕГАТ
Гидравлический силовой агрегат, работающий на бензиновом двигателе, включает в себя гидравлический контур, позволяющий регулировать силу толчка в диапазоне от 0 до максимальной и скорость толчка с помощью регулирующего клапана. Он оснащен колесами и ручками для удобства перемещения. В комплект входят гибкие шланги длиной 5 метров, которые предназначены для подключения кабель-толкателя к силовому агрегату.
ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА
СИЛОВОЙ АГРЕГАТ 5С0F.0H.SP
- Тип топлива: бензин
- Мощность: 5,88 кВт / 8 л.с.
- Охлаждение: воздушное
- Способ запуска: тросовый
- Максимальный расход масла: 20 л / мин
- Максимальное давление: 150 бар
- Размеры (ДхШхВ): 0,75 x 0,50 x 0,60 м
- Вес: 65 кг
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ СИЛОВОГО АГРЕГАТА
- 0H0: Силовой агрегат с однофазным электродвигателем (220 В).
- 0HA: Силовой агрегат с трехфазным электродвигателем (380 В).
- 0BH.C: Силовой агрегат с дизельным двигателем воздушного охлаждения.
- DAH: Тросово-толкательный агрегат с колесиками для удобства перемещения.
- 0GH.A: гибкие шланги длиной 10 метров.
- POT-A: Увеличенная сила тяги до 12 кН, диапазон скоростей 0-17 м /мин.
Технические характеристики основаны на стандартных условиях на уровне моря и при 20 ° C. Размеры и вес указаны без дополнительных устройств. Все данные могут быть изменены без предварительного уведомления. Изображения и чертежи приведены исключительно в иллюстративных целях.
