Description

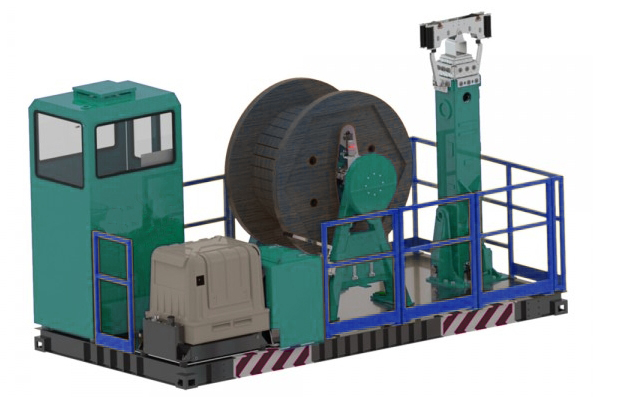

Автоматический узел, предназначенный для восстановления или натяжения одного контактного провода или контактной сети.

Основные характеристики

• Макс. тяга: 20 кН
• Макс. скорость: 5 км/ч
• Хвостовик-запасная катушка-подставка: 1 х 5000 кг

Размеры катушки

Макс. диаметр катушки	2250 мм
Макс. ширина катушки	1100 мм
Макс. вес катушки	5000 кг

Характеристики натяжения

Общая сила	20 кН
Макс. скорость	5 км/ч

Показатели восстановления

Общая сила	20 кН
Макс. скорость	2,5 км/ч

Двигатель

Тип	дизель
Мощность	42 кВт (57 ЛС)
Система охлаждения	водяная
Вольтаж	24В

Размеры

Вес	4800 кг
Длина	4500 мм
Ширина	2280 мм
Высота	2500 мм

Опционально

Подставка для барабана хвостового штока

0F0	Стальная катушка с конической открывающейся стороной идеально подходит для извлечения различных проводов и фитингов с максимальным усилием.
0F0.B	Стальная цилиндрическая катушка с открывающейся боковой стенкой и выдвижными кронштейнами. Предназначена для упрощения операций по разгрузке проволоки или троса.
DCIR	Гидравлическая катушка с углом поворота 90 градусов – устройство, которое позволяет легко устанавливать и снимать катушку, благодаря управлению из кабины.
DDF	Дополнительная гидравлическая система представляет собой контур, способный функционировать в обоих направлениях движения. Это необходимо для обеспечения работы двунаправленной системы.   \ (Опция 0DF.D обязательна.)

Гидравлическая группа и дизельный двигатель

AAD	Электронное устройство, предназначенное для автоматической настройки и поддержания заданного уровня натяжения, вне зависимости от скорости.   Комплектуется картой памяти.   Максимальная системная ошибка считывания составляет +/- 8% от полной шкалы.
A0B	Высокоточное устройство для обнаружения восстановления и определения тормозного усилия, оснащенное электронным датчиком нагрузки. Оно позволяет получить точные данные о реальном усилии, независимо от диаметра намотки кабеля на катушку. Погрешность составляет всего 1% в динамическом режиме при полной нагрузке.

Кабина и панель управления

0CG	Пульт дистанционного управления с кабелем длиной 10 метров предназначен для управления катушками и функциями мачты.
0CH	Дистанционное радиоуправление с 5-метровым аварийным резервным кабелем. Позволяет управлять катушками и функциями мачты на расстоянии.
0DF.D	Дополнительная телескопическая мачта, способная поворачиваться в обоих направлениях движения, является обязательным элементом (опция DDF). Это обеспечивает работу двухнаправленной системы.

Дополнительные опции

0IC.B	Защитные барьеры вокруг платформы высотой 1,100 мм с четырех сторон.
0IC.C	Система защиты периметра безопасности: ·          Высокая степень защиты ·          Катушка с двумя раздвижными воротами (оснащена защитными микропереключателями для контроля закрытия по согласованию) ·          Предотвращение чрезмерного подъема крана на высоту при полной выгрузке катушки.
ACF	Сервисная гидравлическая лебедка с грузоподъемностью 1 тонна и тросом диаметром 10 мм, длина троса — 50 метров.
0EB.B	Фонари для ночной работы.

Технические характеристики машины указаны без учёта дополнительных устройств, при температуре 20 °C и на уровне моря. Размеры и вес представлены без учёта дополнительных компонентов. Обратите внимание, что эти данные могут быть изменены без предварительного уведомления. Изображения и чертежи являются лишь ориентировочными.
